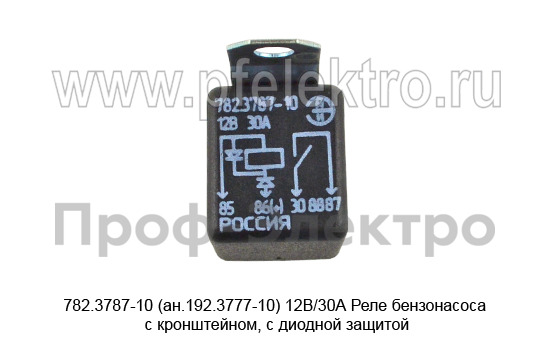

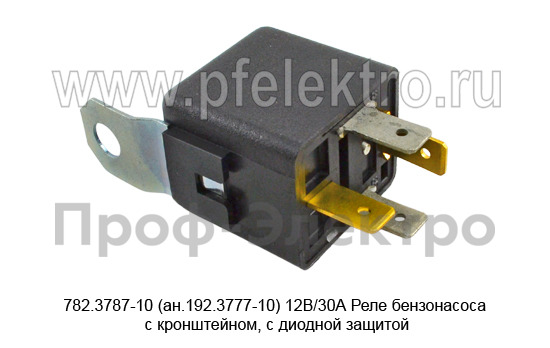

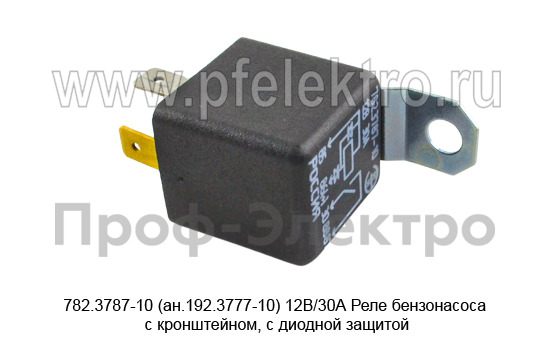

782.3787-10 (ан.192.3777-10) 12В/30А Реле бензонасоса с кронштейном, с диодной защитой (ЭМИ)

Реле бензонасоса с кронштейном и диодной защитой производства компании АВАР имеет номинальное напряжение 12 В и ток 30 А. Реле предназначено для использования в системах управления бензонасосами автомобилей и других транспортных средств. Оно обеспечивает стабильную и надежную работу бензонасоса, защищая его от перегрузок и коротких замыканий. Удобный кронштейн обеспечивает простой монтаж и надежное крепление в необходимом месте. Идеальное решение для замены старого или поврежденного реле бензонасоса.

Реле бензонасоса 782.3787-10 (аналог 192.3777-10)

Предназначено для коммутации цепи питания электробензонасоса в автомобилях с инжекторной системой впрыска топлива. Оно обеспечивает подачу напряжения от бортовой сети на бензонасос при запуске двигателя и его работе, а также защищает управляющие цепи ЭБУ от высоких токов. Наличие диодной защиты снижает уровень электромагнитных помех (ЭМИ), возникающих при размыкании катушки реле, что повышает надёжность работы электроники автомобиля. Конструкция включает кронштейн для фиксации на кузове или монтажной панели.

Электрические характеристики

• Номинальное напряжение питания: 12 В постоянного тока
• Максимальный коммутируемый ток: 30 А
• Наличие диодной защиты от ЭМИ: да
• Тип контактов: нормально разомкнутые (NO)
• Количество контактов: 4
• Количество выводов: 5 (стандартная конфигурация: 30 — вход питания, 87 — выход на насос, 85/86 — управление катушкой, 87a — не используется)
• Сопротивление обмотки катушки: ~60–80 Ом (по данным пользовательских измерений на форумах)
• Напряжение срабатывания: не менее 8 В
• Напряжение отпускания: не более 4 В
• Мощность, потребляемая катушкой: ~2–3 Вт
• Полярность подключения катушки: соблюдается (ввиду наличия диода)

Механические и конструктивные характеристики

• Артикулы: 782.3787-10, аналог 192.3777-10
• Корпус: термостойкий пластик (полиамид или ПБТ)
• Габаритные размеры (Д×Ш×В): приблизительно 40 × 30 × 35 мм
• Масса: около 35–45 г
• Тип крепления: металлический кронштейн с отверстием под болт М5 или М6
• Материал клемм: лужёная медь или латунь
• Цвет корпуса: чёрный

Условия эксплуатации

• Рабочий температурный диапазон: от –40 °C до +85 °C
• Относительная влажность: до 95% (без конденсации)
• Устойчивость к вибрациям: соответствует требованиям для автомобильных компонентов (частота 10–55 Гц, амплитуда 1,5 мм)
• Срок службы (механический ресурс): не менее 100 000 циклов включения/выключения
• Электрический ресурс при нагрузке 30 А: не менее 50 000 циклов
• Рекомендуемое положение установки: любое, предпочтительно вертикальное с выводами вниз

Применяемость

• Автомобили ВАЗ: 2108–21099, 2110–2112, 2113–2115, Лада Калина (1 и 2 поколения), Лада Приора, Лада Гранта (до 2018 г.)
• Также применяется в качестве замены на УАЗ, ИЖ, «Ока» и других автомобилях с аналогичной схемой управления бензонасосом
• Подходит для использования в самодельных или тюнинговых системах питания при соблюдении параметров по току и напряжению
