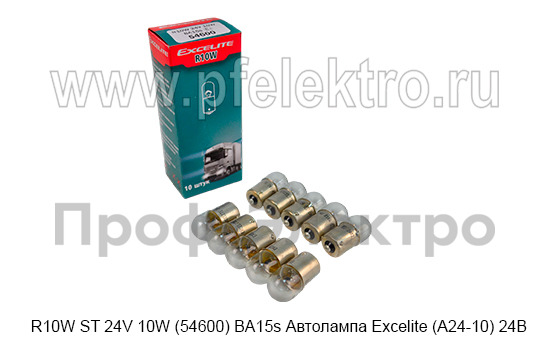

R10W ST 24V 10W (54600) BA15s Автолампа Excelite (А24-10) все т/с 24В

R10W ST 24V 10W (54600) BA15s Автолампа Excelite Standard (АКГ А24-10)

Автолампа R10W 24V 10W с цоколем BA15s предназначена для использования в светосигнальных приборах коммерческого транспорта, строительной и сельскохозяйственной техники с бортовой сетью 24 В. Категория R10W по классификации ЕЭК ООН (ECE R37) определяет данную лампу как лампу накаливания для сигнальных огней — габаритных огней, огней заднего хода, указателей поворота, стоп-сигналов и освещения номерного знака.

Цоколь BA15s (штифтовой байонетный, 15 мм, один нижний контакт) обеспечивает надёжную фиксацию лампы в патроне и устойчивость к вибрационным нагрузкам. Буква «R» в обозначении категории по ECE R37 указывает на то, что колба лампы имеет форму стандартного диаметра и не содержит интерференционного напыления; лампа излучает белый свет.

Лампа Excelite (АКГ А24-10) производится в соответствии с требованиями ЕЭК ООН и может использоваться для замены ламп А24-10 по ГОСТ 2023.1-88, однако необходимо учитывать существенные различия в световом потоке между современными газонаполненными лампами по ECE R37 и устаревшими вакуумными лампами по ГОСТ.

Лампа производится южнокорейской компанией DH Lighting под брендом Excelite и относится к стандартной серии (ST) Standard, сопоставима по качеству с OEM-стандартами. Российское обозначение АКГ А24-10. Excelite является официальным поставщиком на рынок РФ. Товарный знак зарегистрирован в WIPO с 1999 года. Zero Defect («Ноль дефектов») — строгий контроль качества на всех этапах: от сырья до готовой продукции, аудит цепочек поставок, обучение сотрудников. OEM-партнер автопроизводителей (поставляет лампы напрямую Hyundai Mobis, Kia Motors и др.). Завод также производит продукцию для мировых брендов, включая OSRAM и Philips.

Технические характеристики

Согласно регламенту ECE R37 и стандарту IEC 60810, все электрические и световые параметры лампы измеряются при испытательном напряжении 28,0 В постоянного тока, а не при номинальном 24 В. Это связано с тем, что на грузовом транспорте при работающем генераторе бортовое напряжение составляет 27–29 В, и именно это напряжение является рабочим для лампы в реальных условиях эксплуатации.

• Категория по ECE R37: R10W — лампа накаливания для сигнальных огней
• Номинальное напряжение: 24 В
• Номинальная мощность: 10 Вт
• Испытательное напряжение: 28,0 В (по ECE R37 и IEC 60810)
• Световой поток при 28 В: 125 лм (допуск ±20 %: 100–150 лм)
• Потребляемая мощность при 28 В: 12,5 Вт (допуск ±10 %: 11,25–13,75 Вт)
• Потребляемый ток при 28 В: ~0,446 А
• Световая отдача при 28 В: ~10 лм/Вт
• Срок службы B3 / Tc при 28 В: 400 ч / 800 ч (стандартная версия)
• Цоколь: BA15s — байонетный, 15 мм, один контакт, штифты диаметрально противоположные (180°)
• Габариты колбы: диаметр 16 мм, общая длина 36–37,5 мм
• Цветовая температура: ~2800 К (тёплый белый)

Электрические параметры при номинальном напряжении 24 В

При снижении напряжения с 28 В до 24 В (на 14,3 %) параметры лампы существенно изменяются согласно степенным законам для ламп накаливания:

• Потребляемая мощность при 24 В: ~9,8 Вт
• Потребляемый ток при 24 В: ~0,407 А
• Световой поток при 24 В: ~73 лм
• Световая отдача при 24 В: ~7,4 лм/Вт
• Срок службы B3 при 24 В: ~2 970 ч
• Срок службы Tc при 24 В: ~5 930 ч

При реальном рабочем напряжении 24 В световой поток составляет лишь около 58 % от паспортного значения (73 лм против 125 лм), при этом ресурс лампы возрастает примерно в 7,4 раза по сравнению с работой при 28 В. Это критически важный инженерный фактор: на транспортных средствах с плохо отрегулированным реле-регулятором (напряжение более 28 В) лампы R10W будут ярче, но сгорят значительно быстрее.

Расхождение данных ECE R37 и ГОСТ

Существует значительное расхождение между параметрами лампы по ECE R37 и ГОСТ 2023.1-88 (А24-10). ГОСТ определяет световой поток А24-10 на уровне 50 лм при средней продолжительности горения не менее 200 ч, тогда как ECE R37 задаёт 125 лм при B3 = 400 ч. Это расхождение в 2,5 раза по световому потоку объясняется двумя факторами. Во-первых, ГОСТ А24-10 представляет вакуумную лампу (советская технология), тогда как современные лампы R10W по ECE R37 являются газонаполненными (аргон/азот) с существенно более высокой световой отдачей (~10 лм/Вт против ~5 лм/Вт). Во-вторых, значения ГОСТ могут быть приведены к номинальному напряжению 24 В, тогда как ECE R37 — к испытательному 28 В. При замене устаревших ламп А24-10 по ГОСТ на современные R10W по ECE R37 следует ожидать значительного увеличения яркости.

Вольт-амперная характеристика

ВАХ лампы R10W нелинейна вследствие положительного температурного коэффициента сопротивления нити накаливания. При холодной нити (температура ~20 °C) сопротивление примерно в 10–12 раз ниже рабочего, так как пусковой ток, в несколько раз превышает номинальный. По мере разогрева нити сопротивление растёт, и ток стабилизируется на рабочем уровне. Для лампы R10W 24V 10W:

• Холодный ток при 24 В: ~4–5 А (в течение первых 10–50 мс)
• Рабочий ток при 24 В: ~0,407 А
• Рабочий ток при 28 В: ~0,446 А

Контакты реле должны выдерживать кратковременный ток в 10–12 раз выше номинального.

Сертификация

Лампа R10W ST 24V 10W Excelite Standard подлежит обязательной сертификации по следующим нормативным документам:

• ЕЭК ООН, Правила №37 (ECE R37): основной международный регламент, устанавливающий требования к категории R10W — световой поток 125 лм ±20 %, мощность 12,5 Вт ±10 % при испытательном напряжении 28 В. Лампа должна иметь маркировку E-approval (знак «E» в круге с номером страны омологации) на цоколе или колбе.
• IEC 60810:2017 (ГОСТ Р МЭК 60810-2022): международный стандарт на лампы накаливания для дорожного транспорта. Определяет методы испытаний на вибропрочность, термоциклирование, прочность цоколя и стабильность светового потока.
• ГОСТ 2023.1-88 (МЭК 809-85): отечественный стандарт на лампы накаливания для автотракторной техники. Обозначение лампы по ГОСТ — А24-10. Стандарт устанавливает световой поток не менее 50 лм и среднюю продолжительность горения не менее 200 ч. Важно: данные ГОСТ относятся к вакуумным лампам и существенно отличаются от параметров современных газонаполненных ламп по ECE R37.
• ГОСТ 2023.2-88: стандарт, регламентирующий эксплуатационные требования — продолжительность горения, стабильность светового потока, виброустойчивость и прочность крепления цоколя.
• ТР ТС 018/2011: технический регламент Таможенного союза «О безопасности колесных транспортных средств». Требует использования ламп, имеющих действующую омологацию ECE R37, в световых приборах транспортных средств.

При замене лампы А24-10 по ГОСТ на R10W по ECE R37 следует убедиться, что световой прибор (фара, фонарь) допускает установку лампы с увеличенным световым потоком (125 лм вместо 50 лм), и что светораспределение остаётся в пределах норм.
