W1,2W ST 24V 1,2W (50200) W2x4,6d Автолампа Excelite (А24-1,2) все т/с 24В

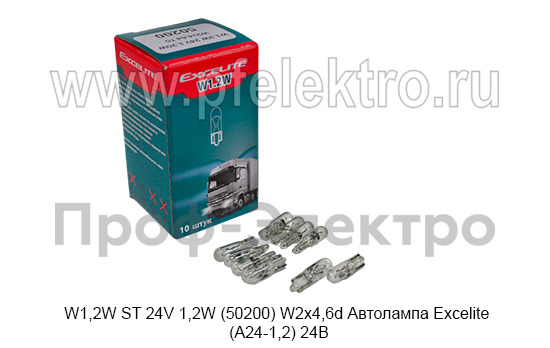

Автолампа W1,2W ST 24V 1,2W (50200) W2x4,6d Excelite Standard (А24-1,2) 24В

Автолампа накаливания W1,2W ST 24V 1,2W Excelite (обозначение по ГОСТ — А24-1,2, где «А» — автомобильная, «24» — напряжение питания 24 В, «1,2» — номинальная мощность 1,2 Вт) предназначена для использования в качестве маломощного источника света в системах сигнального и внутреннего освещения грузовых автомобилей, автобусов, дорожно-строительной и специальной техники с бортовой сетью 24 В. Лампа устанавливается в приборные панели (подсветка шкал, индикаторов, переключателей), фонари освещения номерного знака, габаритные огни, фонари освещения салона кабины, а также в контрольные лампы-индикаторы на щитке приборов.

Лампа W1,2W относится к категории бесцокольных (цельностеклянных) приборных ламп с клиновидным (wedge) основанием W2x4,6d. Их назначение состоит в создании рассеянного, равномерного свечения малой интенсивности для подсветки и индикации. Световой поток лампы W1,2W 24V составляет всего 7–13 лм, этого достаточно для считывания показаний приборов в тёмное время суток и для работы габаритных огней в качестве сигнальных.

Лампа производится южнокорейской компанией DH Lighting под брендом Excelite и относится к стандартной серии (ST) Standard, сопоставима по качеству с OEM-стандартами. Российское обозначение А24-1,2. Excelite является официальным поставщиком на рынок РФ. Товарный знак зарегистрирован в WIPO с 1999 года. Zero Defect («Ноль дефектов») — строгий контроль качества на всех этапах: от сырья до готовой продукции, аудит цепочек поставок, обучение сотрудников. OEM-партнер автопроизводителей (поставляет лампы напрямую Hyundai Mobis, Kia Motors и др.). Завод также производит продукцию для мировых брендов, включая OSRAM и Philips.

Технических характеристик

1. Тип лампы: W1,2W Standard (ST) — миниатюрная лампа накаливания с одним телом накала для сигнального и приборного освещения. Обозначение «W» означает бесцокольное (цельностеклянное) исполнение — контактные выводы запаяны в стеклянное основание клиновидной формы. Индекс «1,2W» указывает номинальную мощность. В лампе используется вакуум или инертный газ (аргон/криптон) при низком давлении.
2. Номинальное напряжение: 24 В — напряжение бортовой сети грузовых автомобилей, автобусов и спецтехники. Испытательное напряжение по ECE R37 для ламп W1,2W 24V составляет 28,0 В — при этом напряжении нормируются светотехнические параметры (световой поток, мощность). Испытательное напряжение выше номинального и имитирует работу при заряженном аккумуляторе и работающем генераторе.
3. Номинальная мощность: 1,2 Вт. При испытательном напряжении 28 В потребляемая мощность составляет приблизительно 1,6–1,7 Вт. Ток при 24 В: 1,2/24 = 0,050 А (50 мА); при 28 В: ~0,059 А (59 мА). Максимальная допустимая мощность по ECE R37 для W1,2W при испытательном напряжении — 1,4 Вт (допуск +15%/−10%).
4. Световой поток: 13 лм (люмен) при испытательном напряжении 28 В. Допуск по ECE R37: ±30% (9,1–16,9 лм). При номинальном напряжении 24 В световой поток составляет приблизительно 7–8 лм.
5. Цветовая температура: приблизительно 2400–2700 К — тёплый желтовато-оранжевый свет, характерный для вакуумных ламп накаливания малой мощности.
6. Цоколь (база): W2x4,6d — цельностеклянный клиновидный цоколь (glass wedge base) по IEC 60061. Обозначение расшифровывается: W — клиновидный (wedge), 2 — ширина основания 2 мм, 4,6 — толщина основания 4,6 мм, d — один контактный вывод (single). Цоколь не имеет металлических деталей — токоподводящие проволоки запаяны в стеклянное основание и выступают снизу. Лампа удерживается в патроне за счёт трения стеклянного клина о контакты патрона.
7. Срок службы: B3 = 500 ч / Tc = 5000 ч при испытательном напряжении 28 В. Для приборных ламп, работающих в панелях с пониженным напряжением (реальное напряжение в цепи подсветки может составлять 18–22 В за счёт регулировки яркости реостатом), фактический срок службы может достигать 20 000–50 000 часов. Это означает, что приборная лампа W1,2W может работать без замены на протяжении всего срока службы грузовика.
8. Габаритные размеры: длина 20 мм, диаметр колбы 5 мм (тип колбы T5), диаметр цоколя (клин) 2 × 4,6 мм. Масса: 0,4–1,35 г. Общая длина с контактами — около 23–25 мм.
9. Колба и газовый состав: стекло (не кварцевое), заполненное инертным газом (аргон или криптон при пониженном давлении) или вакуум.
10. Категория ECE: W1,2W — лампы данного типа подлежат одобрению типа (ECE type approval) по Регламенту ЕЭК ООН №37. Лампа должна иметь маркировку E-одобрения на колбе. Артикул Excelite: 50200 (каталожный номер в системе Excelite).

Электрические и светотехнические характеристики

Зависимость светового потока и срока службы от напряжения

• При 24 В (номинальное): световой поток ~7–8 лм, срок службы Tc ~15000–30000 ч
• При 28 В (испытательное, ECE R37): световой поток 13 лм (±30%), срок службы Tc = 5000 ч, B3 = 500 ч
• При 20 В (типичное напряжение в цепи подсветки с реостатом): световой поток ~4–5 лм, срок службы > 50 000 ч
• При 22,8 В (−5% от номинала): световой поток снижается на ~15%, срок службы увеличивается вдвое
• При 25,2 В (+5% от номинала): световой поток возрастает на ~18%, срок службы сокращается вдвое

Приборная лампа W1,2W 24В редко перегорает при штатной эксплуатации — она работает при пониженном напряжении (цепь подсветки обычно запитана через реостат).

Вольт-амперная характеристика и потребляемая мощность

• Сопротивление холодной нити: ~40–60 Ом (при 20 °C)
• Сопротивление горячей нити при 24 В: ~480 Ом
• Номинальный ток при 24 В: 50 мА
• Ток при испытательном напряжении 28 В: ~59 мА
• Пусковой ток (холодный бросок): 400–600 мА в течение 0,05–0,15 с
• Мощность при 24 В: 1,2 Вт
• Мощность при 28 В: ~1,66 Вт

Лампа W1,2W имеет высокое сопротивление нити: при 24 В — 480 Ом (горячая), при комнатной температуре — примерно 40–60 Ом (холодная). Пусковой ток при включении достигает 400–600 мА, но снижается до номинального 50 мА за 0,05–0,15 с. Пусковой ток невелик в абсолютных величинах, но превышает номинальный в 8–12 раз, это необходимо учитывать при расчёте предохранителей для цепей приборной панели (где параллельно могут работать 10–20 ламп).

Сертификация и нормативная документация

Международные стандарты (ECE)

• Регламент ЕЭК ООН №37 (ECE R37) — устанавливает требования к электрическим и фотометрическим характеристикам, размерам, допускам и маркировке для лампы W1,2W.
• Регламент ЕЭК ООН №7 (ECE R7) — передние и задние габаритные огни. Определяет требования к яркости, цвету и видимости габаритных огней.
• Регламент ЕЭК ООН №4 (ECE R4) — фонари освещения номерного знака.
• Регламент ЕЭК ООН №23 (ECE R23) — фонари заднего хода.
• IEC 60810 — международный стандарт для ламп накаливания дорожных транспортных средств, дополняющий ECE R37 требованиями к виброустойчивости и термоциклированию.

Российские стандарты (ГОСТ)

• ГОСТ 2023.1-88 — «Лампы для дорожных транспортных средств. Требования к размерам и электрическим и световым параметрам».
• ГОСТ 2023.2-88 — «Лампы для дорожных транспортных средств. Общие технические условия». Определяет требования к качеству, маркировке, упаковке, правила приёмки и методы испытаний.

Сертификация в рамках ЕАЭС

• Автомобильные лампы W1,2W подлежат подтверждению соответствия при ввозе и реализации на территории ЕАЭС в рамках ТР ТС 018/2011 «О безопасности колёсных транспортных средств» — как компоненты световых приборов.
• Для ламп с ECE-одобрением (маркировка E в круге) дополнительная сертификация по ГОСТ не требуется.
