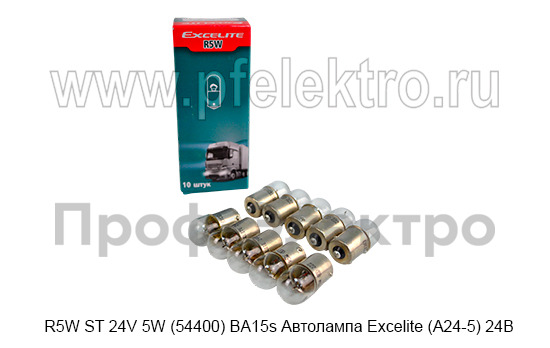

R5W ST 24V 5W (54400) BA15s Автолампа Excelite (А24-5) все т/с 24В

Автолампа R5W ST 24V 5W (54400) BA15s Excelite Standard (А24-5)

Автолампа R5W ST 24V 5W (54400) BA15s категории Excelite (А24-5) представляет собой однонитевую миниатюрную лампу накаливания, предназначенную для использования в сигнальных и осветительных цепях коммерческого автотранспорта с бортовым напряжением 24 В. Категория R5W по классификации ЕЭК ООН (ECE R37) определяет данную лампу как сигнальную с номинальной мощностью 5 Вт и байонетным цоколем BA15s. Буква «R» в обозначении категории указывает на стандартный (regular) тип лампы с сферической колбой и байонетным цоколем, в отличие от категории W5W, которая имеет клиновидный (wedge) цоколь и цилиндрическую колбу.

Основные области применения лампы R5W 24V на грузовых автомобилях, автобусах и специальной технике включают: передние и задние габаритные (стояночные) огни, указатели поворота, повторители указателей поворота, фонари заднего хода, стоп-сигналы (в фонарях, не требующих двухнитевой лампы), а также стояночное освещение. Лампа устанавливается в патроны стандарта BA15s (байонетный цоколь диаметром 15 мм с одним контактом и двумя симметричными штифтами под углом 180°), которые широко применяются в светотехнике грузового транспорта — от отечественных грузовиков (КАМАЗ, МАЗ, УРАЛ, ЗИЛ, ГАЗ-3306) до европейских магистральных тягачей (Volvo, Scania, MAN, DAF, Mercedes-Benz).

Лампа производится южнокорейской компанией DH Lighting под брендом Excelite и относится к стандартной серии (ST) Standard, сопоставима по качеству с OEM-стандартами. Российское обозначение А24-5. Excelite является официальным поставщиком на рынок РФ. Товарный знак зарегистрирован в WIPO с 1999 года. Zero Defect («Ноль дефектов») — строгий контроль качества на всех этапах: от сырья до готовой продукции, аудит цепочек поставок, обучение сотрудников. OEM-партнер автопроизводителей (поставляет лампы напрямую Hyundai Mobis, Kia Motors и др.). Завод также производит продукцию для мировых брендов, включая OSRAM и Philips.

Технические характеристики

• Категория по ECE R37: R5W (IEC Data Sheet № 3320) — одинарная нить, сигнальная лампа. Регламентирована Правилами ЕЭК ООН № 37.li>
• Номинальное напряжение: 24 В. Лампа предназначена для бортовой сети 24 В коммерческого транспорта. Испытательное напряжение по ECE R37 составляет 28 В — именно при этом напряжении нормируются световой поток и срок службы, что соответствует максимальному напряжению генератора в 24-вольтовой системе.
• Номинальная мощность: 5 Вт (при 24 В). При испытательном напряжении 28 В потребляемая мощность составляет 7 Вт. Допуск по мощности — ±10%. Мощность 5 Вт обеспечивает достаточную яркость для габаритных и сигнальных функций при умеренном тепловыделении.
• Световой поток: 50 лм при испытательном напряжении 28 В (допуск ±20%, диапазон 40-60 лм). При номинальном напряжении 24 В фактический световой поток составляет приблизительно 32 лм (расчёт по степенной зависимости). Следует учитывать, что стандарт ECE R37 нормирует световой поток при испытательном напряжении, а не при номинальном — это важно для корректной оценки световой отдачи в реальных условиях.
• Цоколь: BA15s — байонетный цоколь диаметром 15 мм с одним нижним контактом и двумя симметричными штифтами под углом 180°. Расшифровка: B — Bayonet (байонетный), A — симметричные штифты (в отличие от BAY — со смещением), 15 — диаметр цоколя 15 мм, s — single contact (один контакт, одинарная нить). Стандартизирован по IEC 60061-1 (лист 7004-11A-9). Монтаж — вставить в патрон, нажать и повернуть до фиксации штифтов.
• Срок службы: B3 = 500 ч, Tc = 1000 ч (при испытательном напряжении 28 В. B3 означает, что 3% ламп выходят из строя к 500 часам работы; Tc — срок службы (63,2% отказов к 1000 часам). ГОСТ 2023.1-88 устанавливает минимальную среднюю продолжительность горения не менее 210 часов для типа А24-5-1. При номинальном напряжении 24 В срок службы увеличивается примерно в 10 раз (B3 ~5000 ч), это значительно превышает ресурс при испытательном напряжении.
• Габаритные размеры: общая длина 37 мм, диаметр колбы 19 мм (форма G18 — сферическая). Длина светового центра (LCL) — 19 мм. Масса — около 6 г. Колба формы G18 обеспечивает лучшее охлаждение нити и стабильные фотометрические характеристики, но требует соответствующего размера фонаря.
• Цветовая температура: ~2800-3200 К. Тёплый белый свет, характерный для вакуумных ламп накаливания с вольфрамовой нитью. Индекс цветопередачи CRI = 100. Лампа R5W по ECE R37 излучает белый свет; для красных фонарей используется фильтр в рассеивателе фонаря.
• Тип нити: C-2V (одиночная спираль, коаксиальная). Нить выполнена из вольфрама. Лампа является вакуумной (не галогенной) — газовое наполнение отсутствует или минимально. Положение нити контролируется «системой прямоугольных допусков» (Box system) по ECE R37.
• Рабочий диапазон температур: от -40°C до +100°C (окружающей среды). Максимальная температура лопатки цоколя — не более 400°C (по ГОСТ Р МЭК 60810). Температура колбы при номинальном режиме — ориентировочно +150-250°C. Данные параметры следует учитывать при выборе материала патрона и рассеивателя, особенно в пластиковых фонарях.

Расчётные значения светового потока и срока службы при различных напряжениях (опорная точка: 28 В, 50 лм, B3 = 500 ч, Tc = 1000 ч):

• 22 В — световой поток ~26 лм, срок службы Tc ~10500 ч, мощность ~4,0 Вт — значительное снижение яркости, но многократное увеличение ресурса
• 24 В (номинал) — световой поток ~32 лм, срок службы Tc ~5300 ч, мощность ~4,6 Вт — реальный рабочий режим при питании от АКБ, яркость на 36% ниже каталожной
• 26 В — световой поток ~39 лм, срок службы Tc ~2100 ч, мощность ~5,7 Вт — лёгкое перенапряжение
• 28 В (испытательное) — световой поток 50 лм, срок службы Tc 1000 ч, мощность 7,0 Вт — стандартное испытательное напряжение по ECE R37
• 29 В — световой поток ~56 лм, срок службы Tc ~470 ч, мощность ~7,5 Вт — перенапряжение при неисправном реле-регуляторе
• 30 В — световой поток ~63 лм, срок службы Tc ~210 ч, мощность ~8,1 Вт — значительное перенапряжение, быстрый выход из строя

Паспортный световой поток 50 лм достигается при испытательном напряжении 28 В, которое соответствует режиму работы генератора на зарядку. В номинальном режиме (24 В) фактический поток составляет лишь ~32 лм — на 36% ниже. При этом ресурс лампы увеличивается примерно в 5 раз (Tc ~5300 ч вместо 1000 ч). Неисправный реле-регулятор, допускающий повышение напряжения до 29-30 В, сокращает ресурс лампы до нескольких сотен часов, это является наиболее распространённой причиной массового перегорания сигнальных ламп на коммерческом транспорте.

Сертификация

Лампа R5W ST 24V 5W BA15s Excelite (А24-5) подлежит обязательной сертификации в следующих системах:

• Правила ЕЭК ООН № 37 (ECE R37) — основной международный стандарт. Категория R5W определена в Приложении 1 к Правилам, данные по фотометрии и размерам — в листе IEC 60809 № 3320. Соответствие ECE R37 подтверждается знаком утверждения типа (E-маркировка) на колбе или цоколе. Excelite декларирует соответствие ECE R37, это обеспечивает легитимность установки на транспортные средства в странах-участницах Соглашения 1958 года.
• ГОСТ 2023.1-88 — «Лампы для дорожных транспортных средств. Требования к размерам, электрическим и световым параметрам». Тип А24-5-1, чертёж 18, таблица 16. Регламентирует: габаритные размеры (высота не более 37 мм, диаметр не более 19 мм), контрольный световой поток 50 лм, минимальную среднюю продолжительность горения не менее 210 часов. Частично заменён ГОСТ Р МЭК 60809.
• ГОСТ 2023.2-88 (МЭК 810-86) — «Лампы для дорожных транспортных средств. Эксплуатационные требования». Регламентирует требования к сроку службы, поддержанию светового потока, вибро- и ударопрочности. Для ламп типа А24-5-1 установлены требования по вибростойкости на частоте 50 Гц и ударопрочности по методу 104-1. Заменён ГОСТ Р МЭК 60810-2022.
• ГОСТ Р МЭК 60810-2022 — «Источники света электрические для дорожных транспортных средств. Эксплуатационные требования и методы испытаний» (IEC 60810:2017 + AMD1:2019). Является действующим стандартом. Устанавливает минимальные значения B3/Tc, требования к стабильности светового потока, стойкости к вибрации и ударам, максимальную температуру лопатки цоколя (не более 400°C).
• ТР ТС 018/2011 — Технический регламент Таможенного союза «О безопасности колёсных транспортных средств». Лампа должна иметь действующее одобрение типа по ECE R37 для установки в фонари, подлежащие обязательной сертификации. Габаритные огни, указатели поворота и стоп-сигналы являются обязательными световыми приборами.
