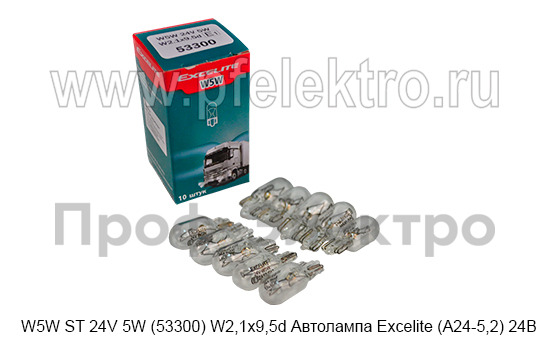

W5W ST 24V 5W (53300) W2,1x9,5d Автолампа Excelite (А24-5,2) все т/с 24В

Автолампа W5W ST 24V 5W (53300) W2,1x9,5d Excelite Standard (А24-5,2)

Автолампа W5W ST 24V 5W (53300) W2,1x9,5d категории Excelite (А24-5,2) представляет собой миниатюрную лампу накаливания с одинарной нитью, предназначенную для использования в сигнальных и осветительных цепях коммерческого автотранспорта с бортовым напряжением 24 В. Категория W5W (Watt 5 Watt) по классификации ЕЭК ООН (ECE R37) является одной из самых массовых категорий автомобильных ламп — она применяется практически во всех типах габаритных, сигнальных и подсветочных фонарей на грузовых автомобилях, автобусах, прицепах и специальной технике.

Области применения лампы W5W 24V на коммерческом транспорте исключительно широки: передние габаритные (стояночные) огни, задние габаритные огни и стоп-сигналы (в соответствующих фонарях), фонари освещения номерного знака, боковые габаритные указатели (маркерные огни), подсветка приборных панелей и органов управления, а также салонное освещение кабин и багажных отсеков. Лампа устанавливается в патроны стандарта W2,1x9,5d (стеклянный клиновидный цоколь, бесцокольная конструкция) — самый распространённый тип цоколя для сигнальных ламп на грузовиках и автобусах отечественного (КАМАЗ, МАЗ, УРАЛ, ГАЗон) и импортного (Volvo, Scania, MAN, DAF, Mercedes-Benz, IVECO) производства.

Лампа производится южнокорейской компанией DH Lighting под брендом Excelite и относится к стандартной серии (ST) Standard, сопоставима по качеству с OEM-стандартами. Российское обозначение А24-5,2. Excelite является официальным поставщиком на рынок РФ. Товарный знак зарегистрирован в WIPO с 1999 года. Zero Defect («Ноль дефектов») — строгий контроль качества на всех этапах: от сырья до готовой продукции, аудит цепочек поставок, обучение сотрудников. OEM-партнер автопроизводителей (поставляет лампы напрямую Hyundai Mobis, Kia Motors и др.). Завод также производит продукцию для мировых брендов, включая OSRAM и Philips.

Технических характеристик

• Категория по ECE R37: W5W (IEC Data Sheet — лист W5W/1) — одинарная нить, сигнальная лампа. Регламентирована Правилами ЕЭК ООН № 37 (редакция 7 с поправками).
• Номинальное напряжение: 24 В. Испытательное напряжение по ECE R37 составляет 28 В — именно при этом напряжении нормируются световой поток и срок службы. Это объясняется тем, что 28 В соответствует максимальному напряжению генератора в 24-вольтовой бортовой сети.
• Номинальная мощность: 5 Вт (при 24 В). При испытательном напряжении 28 В потребляемая мощность составляет 7 Вт.
• Световой поток: 50 лм при испытательном напряжении 28 В (допуск ±20%, диапазон 40-60 лм). При номинальном напряжении 24 В фактический световой поток составляет приблизительно 36 лм.
• Цоколь: W2,1x9,5d — стеклянный клиновидный цоколь (бесцокольная конструкция). Два параллельных проволочных вывода диаметром 2,1 мм служат одновременно электрическими контактами и элементами механической фиксации. Глубина вставки — 9,5 мм. Монтаж — прямая вставка нажимом без поворота. Стандартизирован по IEC 60061-1 (лист 1-900-1). Распространённые альтернативные обозначения: T10, 194, 168.
• Срок службы: B3 = 800 ч, Tc = 3000 ч (при испытательном напряжении 28 В). B3 означает, что 3% ламп выходят из строя к 800 часам работы; Tc — характеристический срок службы (63,2% отказов к 3000 часам).
• Габаритные размеры: общая длина 26,8 мм, диаметр колбы 10,0 мм (форма T10 — трубчатая). Масса — около 1,3 г.
• Цветовая температура:3200 К. Тёплый белый свет, характерный для ламп накаливания с вольфрамовой нитью. Индекс цветопередачи CRI = 100 (максимальный).
• Тип нити: C-8 (coiled-coil, двойная спираль). Нить выполнена из вольфрама, газовое наполнение — смесь аргона и азота (Ar-N2). Двойная спираль обеспечивает компактность светящего тела при заданной мощности, улучшая фокусировку в оптических системах фонарей. Угол ориентации (reference angle) — 0°, лампа может устанавливаться в патрон в любом угловом положении.
• Рабочий диапазон температур: от -40°C до +100°C. Температура нити при работе — порядка 2600-2800 K. Температура стенки колбы в закрытом фонаре достигает +80-120°C — необходимо учитывать при выборе материала патрона и рассеивателя.

Электрические и световые характеристики

Зависимость светового потока и срока службы от напряжения питания является ключевой для понимания реального режима работы лампы W5W в бортовой сети грузового автомобиля. Напряжение в сети 24-вольтового транспорта значительно варьируется: при работе генератора на зарядку напряжение может достигать 28-29 В, а при выключенном двигателе и питании от АКБ — снижаться до 22-23 В. Данное обстоятельство оказывает критическое влияние на световой поток и ресурс лампы.

Электрические значения светового потока и срока службы при различных напряжениях (опорная точка: 28 В, 50 лм, B3 = 800 ч, Tc = 3000 ч):

• 22 В — световой поток ~27 лм, срок службы B3 ~64000 ч, мощность ~3,6 Вт — значительное снижение яркости, но многократное увеличение ресурса
• 24 В (номинал) — световой поток ~36 лм, срок службы B3 ~8800 ч, мощность ~4,6 Вт — номинальный режим, фактическая яркость на 28% ниже указанной в каталоге (50 лм при 28 В)
• 26 В — световой поток ~47 лм, срок службы B3 ~1680 ч, мощность ~5,7 Вт — лёгкое перенапряжение
• 28 В (испытательное) — световой поток 50 лм, срок службы B3 800 ч, мощность 7,0 Вт — стандартное испытательное напряжение по ECE R37, соответствует режиму зарядки АКБ
• 29 В — световой поток ~56 лм, срок службы B3 ~320 ч, мощность ~7,5 Вт — перенапряжение, сокращение ресурса в 2,5 раза
• 30 В — световой поток ~63 лм, срок службы B3 ~96 ч, мощность ~8,1 Вт — значительное перенапряжение, быстрый выход из строя

Паспортный световой поток 50 лм достигается при испытательном напряжении 28 В, которое в реальной эксплуатации соответствует режиму работы генератора на зарядку. В номинальном режиме (24 В, двигатель выключен) фактический световой поток составляет лишь ~36 лм, а при разряженной АКБ (22 В) — всего ~27 лм. С другой стороны, при номинальном напряжении ресурс лампы увеличивается в ~11 раз по сравнению с указанным B3 = 800 ч, это объясняет, почему лампы в сетях с хорошей стабилизацией напряжения служат значительно дольше паспортных значений. Неисправный реле-регулятор генератора, допускающий повышение напряжения до 29-30 В, сокращает ресурс лампы до нескольких сотен и даже десятков часов.

Сертификация

Лампа W5W ST 24V 5W W2,1x9,5d Excelite (А24-5,2) подлежит обязательной сертификации в следующих системах:

• Правила ЕЭК ООН № 37 (ECE R37) — основной международный стандарт, устанавливающий требования к лампам накаливания для дорожных транспортных средств. Excelite декларирует соответствие ECE R37, это обеспечивает легитимность установки на транспортные средства, зарегистрированные в странах-участницах Соглашения 1958 года.
• SAE/DOT — стандарт США, также декларируемый Excelite. Соответствие SAE J567 (миниатюрные лампы) / SAE J222 позволяет установку на транспортные средства, эксплуатируемые в Северной Америке.
• ГОСТ 2023.1-88 — «Лампы для дорожных транспортных средств. Требования к размерам, электрическим и световым параметрам».
• ГОСТ 2023.2-88 (МЭК 810-86) — «Лампы для дорожных транспортных средств. Эксплуатационные требования». Регламентирует требования к сроку службы, поддержанию светового потока, вибро- и ударопрочности, прочности крепления цоколя. Заменён ГОСТ Р МЭК 60810-2022.
• ГОСТ Р МЭК 60810-2022 — «Источники света электрические для дорожных транспортных средств. Эксплуатационные требования и методы испытаний» (IEC 60810:2017 + AMD1:2019). Устанавливает минимальные значения номинального срока службы и поддержания светового потока для 24-вольтовых ламп. Является действующим стандартом на территории РФ.
• ТР ТС 018/2011 — Технический регламент Таможенного союза «О безопасности колёсных транспортных средств».
