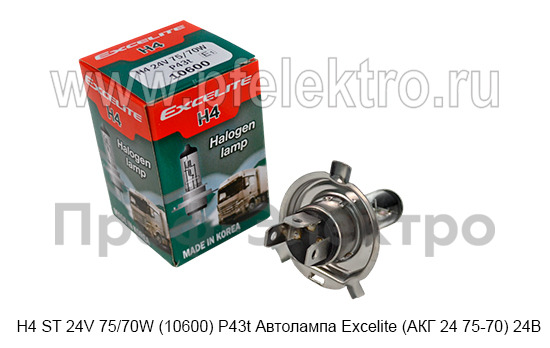

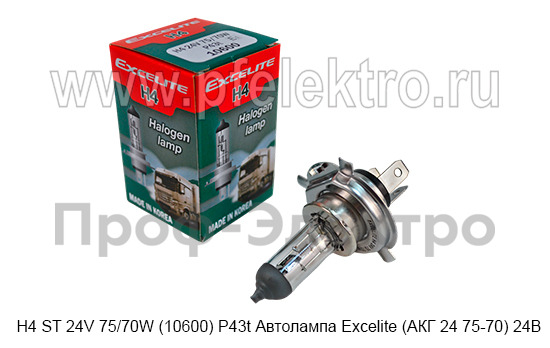

H4 ST 24V 75/70W (10600) P43t Автолампа Excelite (АКГ 24 75-70) все т/с 24В

H4 ST 24V 75/70W (10600) P43t Автолампа Excelite Standard (АКГ 24-75-70)

Автолампа H4 24V 75/70W с цоколем P43t предназначена для использования в фарах головного света грузовых автомобилей, автобусов, строительной и сельскохозяйственной техники с бортовой сетью 24 В. Категория H4 по классификации ЕЭК ООН (ECE R37) определяет данную лампу как двухнитевую галогенную лампу для фар головного света, совмещающую функции дальнего и ближнего света в одной колбе. Это самое массовое и универсальное решение для головного освещения коммерческого транспорта: одна лампа обеспечивает оба режима работы фары, что упрощает конструкцию, снижает стоимость и повышает надёжность по сравнению с раздельными лампами (H1 + H7).

Нить дальнего света (75 Вт) создаёт световой поток 2400 лм при испытательном напряжении 28 В и формирует направленный луч максимальной дальности. Нить ближнего света (70 Вт) создаёт поток 1900 лм и формирует асимметричный световой пучок с чёткой светотеневой границей, обеспечивающий освещение правой обочины без ослепления встречных водителей. Обе нити выполнены по технологии C-8 (поперечная спираль) и расположены в фокусе отражателя: нить ближнего света — в фокусе, нить дальнего — немного впереди, что создаёт различную геометрию светового пучка при переключении.

Аббревиатура АКГ в обозначении ГОСТ (АКГ 24-75-70) расшифровывается как Автомобильная Кварцевая Галогенная — это подчёркивает три ключевых особенности: назначение (автомобильная), материал колбы (кварцевое стекло, выдерживающее высокие температуры и давление газа) и тип наполнения (галогенный цикл). Галогенный цикл (вольфрам + бром) принципиально отличает лампу H4 от сигнальных ламп накаливания (P21W, R10W, R5W): испарившийся с нити вольфрам вступает в реакцию с бромом и осаждается обратно на нить, предотвращая потемнение колбы и поддерживая стабильный световой поток на протяжении всего срока службы. Лампа H4 ST 24V 75/70W (10600) P43t Excelite Standard производится в соответствии с требованиями ЕЭК ООН и сертифицирована для использования на дорогах общего пользования.

Лампа производится южнокорейской компанией DH Lighting под брендом Excelite и относится к стандартной серии (ST) Standard, сопоставима по качеству с OEM-стандартами. Российское обозначение АКГ 24-75-70. Excelite является официальным поставщиком на рынок РФ. Товарный знак зарегистрирован в WIPO с 1999 года. Zero Defect («Ноль дефектов») — строгий контроль качества на всех этапах: от сырья до готовой продукции, аудит цепочек поставок, обучение сотрудников. OEM-партнер автопроизводителей (поставляет лампы напрямую Hyundai Mobis, Kia Motors и др.). Завод также производит продукцию для мировых брендов, включая OSRAM и Philips.

Технические характеристики

• Категория по ECE R37: H4 — двухнитевая галогенная лампа головного света
• Номинальное напряжение: 24 В
• Номинальная мощность: 75 Вт (дальний) / 70 Вт (ближний)
• Испытательное напряжение: 28,0 В (по ECE R37 и IEC 60810)
• Световой поток при 28 В: 2400 лм ±15 % (дальний) / 1900 лм ±15 % (ближний)
• Потребляемая мощность при 28 В: до 85 Вт (дальний) / до 80 Вт (ближний)
• Срок службы при 28 В (стандарт): B3 ≈ 150 ч / Tc ≈ 500 ч (дальний); B3 ≈ 300 ч / Tc ≈ 800 ч (ближний)
• Цоколь: P43t-38 — металлическое кольцо с тремя выступами, индексный выступ для однозначной установки
• Цветовая температура: ~3200 К (тёплый белый, галогенный)

Электрические характеристики

Паспортные данные при испытательном напряжении 28 В

Согласно регламенту ECE R37 и стандарту IEC 60810, все электрические и световые параметры лампы H4 измеряются при испытательном напряжении 28,0 В постоянного тока для 24-вольтовой номенклатуры. Это напряжение соответствует реальному бортовому напряжению грузового автомобиля при работающем генераторе и является фактически рабочим для лампы. Параметры каждой нити измеряются отдельно при неработающей второй нити.

Нить дальнего света (75 Вт):

• Потребляемый ток при 28 В: ~3,04 А
• Потребляемая мощность при 28 В: до 85 Вт (допуск ±6 %)
• Световой поток при 28 В: 2400 лм (допуск ±15 %: 2040–2760 лм)
• Световая отдача при 28 В: ~28–30 лм/Вт

Нить ближнего света (70 Вт):

• Потребляемый ток при 28 В: ~2,86 А
• Потребляемая мощность при 28 В: до 80 Вт (допуск ±6 %)
• Световой поток при 28 В: 1900 лм (допуск ±15 %: 1615–2185 лм)
• Световая отдача при 28 В: ~24–27 лм/Вт

Расчётные параметры при номинальном напряжении 24 В

При снижении напряжения с 28 В до 24 В (на 14,3 %) параметры обеих нитей изменяются согласно степенным законам для галогенных ламп:

Нить дальнего света при 24 В:

• Потребляемая мощность: ~66 Вт
• Потребляемый ток: ~2,77 А
• Световой поток: ~1420 лм
• Срок службы B3: ~1 300 ч
• Срок службы Tc: ~4 330 ч

Нить ближнего света при 24 В:

• Потребляемая мощность: ~62,5 Вт
• Потребляемый ток: ~2,60 А
• Световой поток: ~1 125 лм
• Срок службы B3: ~2 600 ч
• Срок службы Tc: ~6 900 ч

Вольт-амперная характеристика и пусковой ток для лампы H4 24V 75/70W

• Холодный ток дальнего света при 24 В: ~30–40 А (в течение первых 10–50 мс)
• Холодный ток ближнего света при 24 В: ~28–36 А
• Суммарный пусковой ток при одновременном включении обеих нитей: до 60–70 А
• Рабочий ток дальнего света при 28 В: ~3,04 А
• Рабочий ток ближнего света при 28 В: ~2,86 А

Сертификация

Лампа H4 ST 24V 75/70W Excelite Standard подлежит обязательной сертификации по следующим нормативным документам:

• ЕЭК ООН, Правила №37 (ECE R37): основной международный регламент, устанавливающий требования к категории H4 24V 75/70W — световой поток 2400/1900 лм ±15 %, мощность до 85/80 Вт при испытательном напряжении 28 В. Лампа должна иметь маркировку E-approval (знак «E» в круге с номером страны омологации) на цоколе. Без омологации ECE R37 установка лампы в фару головного света на дорогах общего пользования запрещена.
• IEC 60810:2017 (ГОСТ Р МЭК 60810-2022): международный стандарт на лампы накаливания для дорожного транспорта. Определяет методы испытаний на вибропрочность, термоциклирование, прочность цоколя и стабильность светового потока. Для H4 24V 75/70W установлены дополнительные требования по геометрии нити, критически важной для формирования правильной светотеневой границы.
• ГОСТ 2023.1-88 (МЭК 809-85): отечественный стандарт на лампы накаливания для автотракторной техники. Обозначение лампы по ГОСТ — АКГ 24-75-70 (Автомобильная Кварцевая Галогенная, 24 В, 75/70 Вт). Стандарт гармонизирован с ECE R37 для категории H4.
• ГОСТ 2023.2-88: стандарт, регламентирующий методы испытаний — продолжительность горения, стабильность светового потока, виброустойчивость и прочность крепления цоколя.
• ТР ТС 018/2011: технический регламент Таможенного союза «О безопасности колесных транспортных средств». Требует использования ламп, имеющих действующую омологацию ECE R37, в фарах головного света. Установка неомологированных ламп является нарушением и основанием для запрета эксплуатации.
