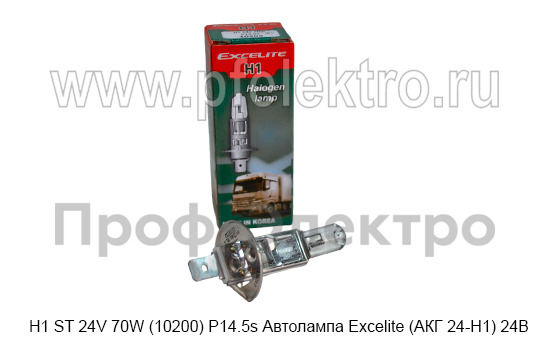

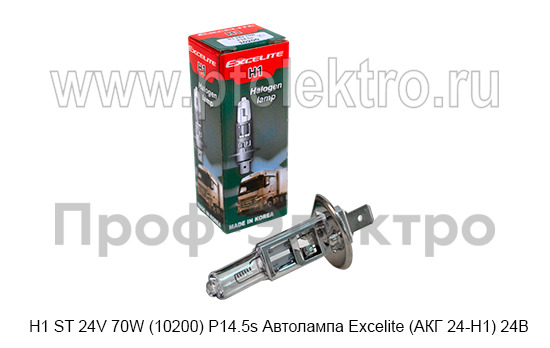

H1 ST 24V 70W (10200) P14.5s Автолампа Excelite (АКГ 24-Н1) все т/с 24В

Автолампа H1 ST Standard 24V 70W (10200) P14.5s Excelite (АКГ 24-Н1) 24В

Автолампа галогенная H1 ST 24V 70W Excelite (обозначение по ГОСТ — АКГ 24-Н1, где «А» — автомобильная, «К» — кинескопная/фарная, «Г» — галогенная, «24» — напряжение питания 24 В, «Н1» — тип цоколя) предназначена для использования в качестве источника света в системах головного и противотуманного освещения грузовых автомобилей, автобусов, дорожно-строительной и специальной техники с бортовой сетью 24 В. Лампа устанавливается в фары дальнего и ближнего света, а также в противотуманные фары (ПТФ), обеспечивая направленный световой пучок заданной геометрии в сочетании с отражателем и рассеивателем фары.

Галогенная лампа H1 относится к категории фарных ламп с одной нитью накала (мононитевая). Применяется в двухрежимных фарах с отдельными лампами для ближнего и дальнего света, либо в однорежимных фарах дальнего света и ПТФ. В отличие от ламп H4 (две нити), лампа H1 обеспечивает только одну световую функцию, но при этом даёт более сфокусированный и интенсивный световой пучок за счёт компактной нити накала и прецизионного позиционирования относительно базы цоколя.

Бренд Excelite (Южная Корея) позиционирует свои лампы как продукцию, сопоставимую по качеству с OEM-стандартами. Производство сосредоточено в Южной Корее — стране с развитой автомобильной промышленностью и высоким уровнем контроля качества. Правообладатель и производитель DH Lighting Co., Ltd (Республика Корея, головной офис в Инчоне). Товарный знак зарегистрирован в WIPO с 1999 года. Zero Defect («Ноль дефектов») — строгий контроль качества на всех этапах: от сырья до готовой продукции, аудит цепочек поставок, обучение сотрудников. OEM-партнер автопроизводителей (поставляет лампы напрямую Hyundai Mobis, Kia Motors и др.). Завод также производит продукцию для мировых брендов, включая OSRAM и Philips.

Технические характеристики лампы Excelite H1 24V 70W

Лучшее сочетание светоотдачи и надежности, экономичная лампа с качеством OEM.

1. Тип лампы: H1 Standard (ST) — галогенная мононитевая лампа для фар головного и противотуманного освещения. Аббревиатура «ST» означает Standard — стандартная светоотдача без увеличения яркости или ресурса. Лампа с одной нитью накала типа C-8 (прямая спираль), обеспечивающей точечный источник света для формирования чёткого светораспределения в рефлекторной или линзовой оптике.
2. Номинальное напряжение: 24 В — напряжение бортовой сети грузовых автомобилей, автобусов и спецтехники. Испытательное напряжение по ECE R37: 28,0 В — при этом напряжении измеряются светотехнические параметры (световой поток, мощность, положение нити накала). Испытательное напряжение выше номинального имитирует работу генератора при заряженном аккумуляторе и является стандартным для фотометрических испытаний по ECE.
3. Номинальная мощность: 70 Вт — электрическая мощность, потребляемая лампой при номинальном напряжении 24 В. При испытательном напряжении 28 В потребляемая мощность составляет приблизительно 84–97 Вт (зависит от конкретного экземпляра, допуск по ECE R37: +10%/−5% при испытательном напряжении). Ток при 24 В: 70/24 = 2,92 А; при 28 В: приблизительно 3,2–3,5 А. Максимальная допустимая мощность по ECE R37 для H1 24V — 77 Вт при испытательном напряжении 28 В.
4. Световой поток: 1900 лм (люмен) при испытательном напряжении 28 В по стандарту ECE R37. Допуск: ±15% (1615–2185 лм). При номинальном напряжении 24 В световой поток ниже и составляет приблизительно 1100–1200 лм, так как нить накала работает при более низкой температуре.
5. Цветовая температура: 3200 К (кельвин) — стандартная для галогенных ламп, даёт тёплый желтовато-белый свет. По сравнению с ксеноновыми лампами (4300–6000 К) и светодиодными (5000–6500 К) галогенный свет обеспечивает лучшую видимость в дождь, снег и туман за счёт меньшего рассеяния длинноволнового излучения. Цветовая температура снижается при понижении напряжения (свет становится более жёлтым/красноватым) и повышается при перенапряжении (смещается к белому).
6. Цоколь (база): P14.5s — стандартный цоколь для ламп H1 по IEC 60061. Обозначение расшифровывается: P — предварительный фокус (pre-focus), 14,5 — диаметр посадочного фланца 14,5 мм, s — один штифт (single). Электрический контакт: центральный контакт на торце цоколя — «плюс», корпус цоколя (металлический фланец) — «минус» (масса).
7. Срок службы: B3 = 400 ч / Tc = 650 ч. B3 — время, до которого выходит из строя 3% ламп (ранние отказы); Tc — время, до которого выходит из строя 63,2% ламп (средний срок службы при испытательном напряжении 28 В). При номинальном напряжении 24 В срок службы значительно выше (ориентировочно 2000–4800 ч), так как нить накала работает при меньшей температуре.
8. Колба и газовый состав: кварцевое стекло, заполненное галогенсодержащим газом (смесь аргона/ксенона с добавкой брома или йода). Галогенный цикл: испаряющийся с нити вольфрам соединяется с галогеном у стенок колбы и осаждается обратно на нить, предотвращая почернение колбы и продлевая срок службы. Это обеспечивает стабильный световой поток на протяжении всего срока службы (потеря не более 10–15% к концу ресурса). Давление газа в колбе: 7–10 атм при рабочей температуре. Внимание: категорически запрещается касаться кварцевой колбы руками — жир с пальцев вызывает локальный перегрев и разрушение стекла при работе лампы.
9. Категория ECE: H1 — лампы данного типа подлежат обязательному одобрению типа (ECE type approval) по Регламенту ЕЭК ООН №37. Лампа должна иметь маркировку E-одобрения (буква E и номер страны в круге + номер одобрения) на цоколе или колбе. Артикул Excelite: 10200 (каталожный номер в системе Excelite).

Электрические и светотехнические характеристики

• При 24 В (номинальное): световой поток ~1100–1200 лм, срок службы ~2000–4800 ч
• При 28 В (испытательное, ECE R37): световой поток 1900 лм (±15%), срок службы Tc = 650 ч
• При 25,2 В (+5% от номинала): световой поток возрастает на ~18%, срок службы сокращается вдвое
• При 22,8 В (−5% от номинала): световой поток снижается на ~15%, срок службы увеличивается вдвое
• При 28,8 В (отсоединённый аккумулятор, неисправный регулятор): срок службы может снижаться до 100–200 ч

Вольт-амперная характеристика и потребляемая мощность

• Сопротивление холодной нити: ~0,7–0,9 Ом (при 20 °C)
• Сопротивление горячей нити при 24 В: ~8,2 Ом
• Номинальный ток при 24 В: 2,92 А
• Ток при испытательном напряжении 28 В: ~3,2–3,5 А
• Пусковой ток (холодный бросок): до 25–35 А в течение 0,1–0,3 с
• Мощность при 24 В: 70 Вт
• Мощность при 28 В: ~84–97 Вт

Сертификация и нормативная документация

Международные стандарты (ECE)

• Регламент ЕЭК ООН №37 (ECE R37) — «Единые предписания, касающиеся официального утверждения ламп накаливания для использования в официально утверждённых световых приборах механических транспортных средств и их прицепов». Устанавливает требования к электрическим и фотометрическим характеристикам, размерам нити накала, допускам, маркировке и методам испытаний. Для H1 24V 70W определены: испытательное напряжение 28 В, номинальный световой поток 1900 лм ±15%, максимальная мощность 77 Вт при 28 В, геометрические размеры нити и допуски позиционирования.
• Регламент ЕЭК ООН №112 (ECE R112) — «Единые предписания, касающиеся официального утверждения фар, излучающих асимметричный ближний свет и/или дальний свет, предназначенных для использования на механических транспортных средствах». Определяет требования к светораспределению фар с лампами H1: контрольные точки на экране, зона освещения, коэффициент яркости. Лампа H1 24V 70W является рекомендованным источником света для фар по данному регламенту.
• Регламент ЕЭК ООН №10 (ECE R10) — электромагнитная совместимость. Лампы накаливания не являются источниками ЭМИ, но фары с лампами H1 подлежат проверке на устойчивость к электромагнитным помехам от других систем автомобиля.
• IEC 60810 — международный стандарт «Лампы накаливания для дорожных транспортных средств — Эксплуатационные требования». Дополняет ECE R37 требованиями к виброустойчивости, термоциклированию и влагостойкости.

Российские стандарты (ГОСТ)

• ГОСТ 2023.1-88 — «Лампы для дорожных транспортных средств. Требования к размерам и электрическим и световым параметрам».
• ГОСТ 2023.2-88 — «Лампы для дорожных транспортных средств. Общие технические условия». Определяет требования к качеству, маркировке, упаковке, правила приёмки и методы испытаний.
• ГОСТ 15150 — «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов». Определяет климатическое исполнение ламп (ХЛ — для холодного климата).

Сертификация в рамках ЕАЭС

• Автомобильные лампы H1 подлежат обязательному подтверждению соответствия при ввозе и реализации на территории ЕАЭС в рамках ТР ТС 018/2011 «О безопасности колёсных транспортных средств» — как компоненты световых приборов.
• Для ламп с ECE-одобрением (маркировка E в круге) дополнительная сертификация по ГОСТ не требуется — действует принцип взаимного признания в рамках Соглашения 1958 ЕЭК ООН.
