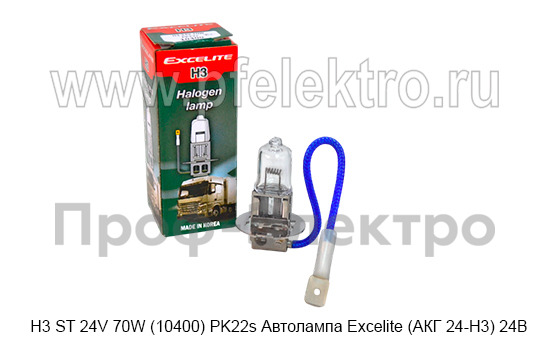

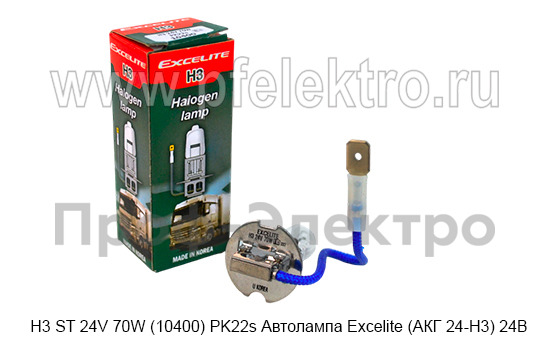

H3 ST 24V 70W (10400) PK22s Автолампа Excelite (АКГ 24-Н3) все т/с 24В

Автолампа H3 ST Standard 24V 70W (10400) PK22s Excelite (АКГ 24-Н3)

Автолампа H3 ST 24V 70W (10400) PK22s категории Excelite (АКГ 24-Н3) представляет собой однонитевую галогенную лампу, предназначенную для использования в противотуманных фарах, дополнительных фарах дальнего света (драйвинг-лайтах) и рабочих прожекторах коммерческого автотранспорта с бортовым напряжением 24 В. Категория H3 по классификации ЕЭК ООН (ECE R37) является одной из основных категорий галогенных ламп для вспомогательного освещения — она обеспечивает высокий световой поток 1750 лм при компактных габаритах

Основные области применения лампы H3 24V 70W на коммерческом транспорте включают: передние противотуманные фары (ПТФ) магистральных тягачей и автобусов, дополнительные фары дальнего света (драйвинг-лайты) для улучшения видимости на трассе, рабочее освещение для строительной, карьерной и сельскохозяйственной техники, а также поисковые прожекторы на спецтехнике. Лампа устанавливается в патроны стандарта PK22s (префокусный цоколь с проводковым выводом и штекерной клеммой), которые являются стандартом для H3-ламп на всех типах коммерческого транспорта — от отечественных грузовиков (КАМАЗ, МАЗ, УРАЛ) до европейских (Volvo, Scania, MAN, DAF, Mercedes-Benz) и азиатских (Hyundai, Isuzu, Hino).

Лампа производится южнокорейской компанией DH Lighting под брендом Excelite и относится к стандартной серии (ST) Standard, сопоставима по качеству с OEM-стандартами. Российское обозначение АКГ 24-70-1 (или АКГ 24-Н3) расшифровывается как «Автомобильная Кварцевая Галогенная» лампа, 24 В, 70 Вт, модификация 1. Excelite является официальным поставщиком на рынок РФ. Товарный знак зарегистрирован в WIPO с 1999 года. Zero Defect («Ноль дефектов») — строгий контроль качества на всех этапах: от сырья до готовой продукции, аудит цепочек поставок, обучение сотрудников. OEM-партнер автопроизводителей (поставляет лампы напрямую Hyundai Mobis, Kia Motors и др.). Завод также производит продукцию для мировых брендов, включая OSRAM и Philips.

Технические характеристики

• Категория по ECE R37: H3 — однонитевая галогенная лампа с поперечной нитью. Регламентирована Правилами ЕЭК ООН № 37, листы H3/1-H3/4. Категория H3 является одной из самых распространённых для противотуманных и дополнительных фар на грузовиках. Особенность конструкции — поперечное (перпендикулярное оси лампы) расположение нити, обеспечивающее оптимальное распределение света в горизонтальной плоскости.
• Номинальное напряжение: 24 В. Лампа предназначена для бортовой сети 24 В коммерческого транспорта. Испытательное напряжение по ECE R37 составляет 28 В — при этом напряжении нормируются световой поток и срок службы. Отношение испытательного напряжения к номинальному (28/24 = 1,167) выше, чем у 12-вольтовых ламп (13,2/12 = 1,1)
• Номинальная мощность: 70 Вт (при 24 В). При испытательном напряжении 28 В потребляемая мощность составляет 84 Вт. Допуск по мощности — ±10%. Мощность 70 Вт обеспечивает высокий световой поток, достаточный для эффективного освещения дороги в тумане и темноте, но требует надёжного теплоотвода в конструкции фары.
• Световой поток: 1750 лм при испытательном напряжении 28 В (допуск ±15%, диапазон 1488-2013 лм). При номинальном напряжении 24 В фактический световой поток составляет приблизительно 1100 лм. Световая отдача при 28 В — около 20,8 лм/Вт, при 24 В — около 15,7 лм/Вт. Данный световой поток существенно выше, чем у сигнальных ламп (W5W, R5W, P21/5W), и обеспечивает дальность видимости 50-100 м в противотуманной фаре.
• Цоколь: PK22s — префокусный цоколь с проводковым (кабельным) выводом и штекерной клеммой. Расшифровка: P — Prefocus (префокусный, с центровочным фланцем), K — кабельный вывод (проводковая клемма), 22 — базовый диаметр 22 мм, s — Single contact (один контакт). Лампа имеет короткий проводковый вывод с плоской штекерной клеммой 6,35 мм (0,250") и керамическую изолирующую втулку. Стандартизирован по IEC 60061.
• Срок службы: B3 = 400 ч, Tc = 650 ч (при испытательном напряжении 28 В). ГОСТ Р МЭК 60810-2022 устанавливает минимальные значения B3 = 90 ч, Tc = 250 ч — значительно ниже реальных показателей автолампы Excelite H3 ST 24V 70W (10400) PK22s. При номинальном напряжении 24 В срок службы увеличивается примерно в 4-5 раз (B3 ~1800 ч).
• Цветовая температура: 3200 К. Более высокая цветовая температура по сравнению с вакуумными лампами накаливания (2800 К) обеспечивает более белый свет, что улучшает видимость при движении в тумане и дождевых условиях. Индекс цветопередачи CRI = 100.
• Газовое наполнение и нить: ксенон/криптон + галоген (бром или йод) при сверхатмосферном давлении (5-8 атм). Нить типа C-6 (поперечная спираль) из вольфрама. Галогенный цикл обеспечивает регенерацию вольфрама: испарившийся с нити вольфрам соединяется с галогеном, образуя галогенид вольфрама, который при контакте с горячей нитью разлагается, возвращая вольфрам на нить. Это предотвращает потемнение колбы и обеспечивает стабильный световой поток на протяжении всего срока службы.
• Рабочий диапазон температур: от -40°C до +85°C (окружающей среды). Температура нити при работе — ~2800-3200 K. Температура стенки кварцевой колбы достигает 800°C. Температура спая (обжима цоколя) — не более 400°C (по ГОСТ Р МЭК 60810). Кварцевое стекло выдерживает резкие термоудары (быстрое охлаждение водой при работающей лампе), значительно превосходя боросиликатное стекло обычных ламп накаливания.

Сертификация

Лампа H3 ST Standard 24V 70W PK22s Excelite (АКГ 24-Н3) подлежит обязательной сертификации в следующих системах:

• Правила ЕЭК ООН № 37 (ECE R37) — основной международный стандарт. Категория H3 определена в Приложении 1 к Правилам, данные по фотометрии, геометрии нити и размерам — в листах H3/1-H3/4. Лист H3/1 определяет размеры и положение нити (Box system), лист H3/2 — электрические и фотометрические параметры. Соответствие ECE R37 подтверждается знаком утверждения типа (E-маркировка) на колбе или цоколе.
• ГОСТ Р МЭК 60809-2021 — «Лампы и источники света для дорожных транспортных средств. Требования к размерам, электрическим и световым характеристикам». Заменяет ГОСТ 2023.1-88 в части галогенных ламп. Устанавливает требования к габаритным размерам, положению нити и фотометрическим параметрам категории H3.
• ГОСТ Р МЭК 60810-2022 — «Источники света электрические для дорожных транспортных средств. Эксплуатационные требования и методы испытаний». Является действующим стандартом. Устанавливает минимальные значения B3/Tc для H3 24V: B3 = 90 ч, Tc = 250 ч. Реальные показатели лампы H3 ST 24V 70W (10400) PK22s Excelite значительно превышают эти минимумы. Также регламентирует: максимальную температуру спая цоколя (400°C), стойкость к вибрации и ударам, термостойкость кварцевой колбы.
• ТР ТС 018/2011 — Технический регламент Таможенного союза «О безопасности колёсных транспортных средств». Противотуманные фары являются обязательными световыми приборами для грузовых автомобилей категории N2/N3, и установка не сертифицированных ламп может привести к штрафу при техническом осмотре.
