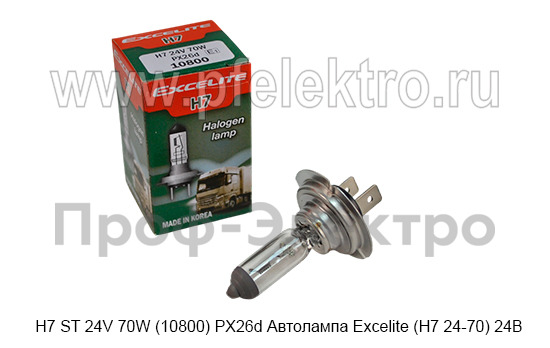

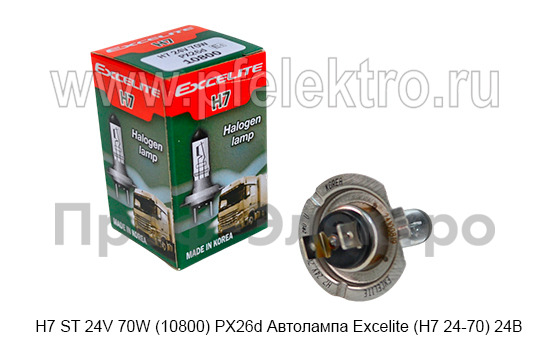

H7 ST 24V 70W (10800) PX26d Автолампа Excelite (Н7 24-70) все т/с 24В

H7 ST 24V 70W (10800) PX26d Автолампа Excelite Standard (Н7 24-70)

Автолампа H7 24V 70W с цоколем PX26d предназначена для использования в фарах головного света грузовых автомобилей, автобусов, строительной и сельскохозяйственной техники с бортовой сетью 24 В. Категория H7 по классификации ЕЭК ООН (ECE R37) определяет данную лампу как однонитевую галогенную лампу для фар головного света, обеспечивающую один режим освещения и используется в фарах с раздельными отражателями для дальнего и ближнего света, либо в прожекторных фарах дальнего света, противотуманных фарах и рабочих фарах строительной техники.

Однонитевая конструкция H7 является ключевым преимуществом по сравнению с H4, совмещающей дальний и ближний свет, в тех случаях, когда требуется высокая стабильность светового пучка и устойчивость к вибрации. Нить накаливания H7 имеет компактную конфигурацию и жёсткое крепление на массивном держателе с прецизионным позиционированием относительно опорной плоскости цоколя — это обеспечивает высокую точность фокусировки в отражателе и стабильную светотеневую границу на протяжении всего срока службы.

Световой поток H7 24V при испытательном напряжении 28 В составляет 1750 лм. Допуск по световому потоку для H7 составляет ±10 % (1575–1925 лм), показывающий высокие требования к стабильности светового пучка. Лампа H7 является галогенной (АКГ — Автомобильная Кварцевая Галогенная), обеспечивающей стабильный световой поток на протяжении всего срока службы благодаря галогенному циклу: испарившийся с нити вольфрам вступает в реакцию с бромом и осаждается обратно на нить, предотвращая потемнение колбы.

Лампа производится южнокорейской компанией DH Lighting под брендом Excelite и относится к стандартной серии (ST) Standard, сопоставима по качеству с OEM-стандартами. Российское обозначение Н7 24-70. Excelite является официальным поставщиком на рынок РФ. Товарный знак зарегистрирован в WIPO с 1999 года. Zero Defect («Ноль дефектов») — строгий контроль качества на всех этапах: от сырья до готовой продукции, аудит цепочек поставок, обучение сотрудников. OEM-партнер автопроизводителей (поставляет лампы напрямую Hyundai Mobis, Kia Motors и др.). Завод также производит продукцию для мировых брендов, включая OSRAM и Philips.

Технических характеристик

Согласно регламенту ECE R37 и стандарту IEC 60810, все электрические и световые параметры лампы H7 измеряются при испытательном напряжении 28,0 В постоянного тока для 24-вольтовой номенклатуры. Это напряжение соответствует реальному бортовому напряжению грузового автомобиля при работающем генераторе и является фактически рабочим для лампы.

• Категория по ECE R37: H7 — однонитевая галогенная лампа головного света
• Номинальное напряжение: 24 В
• Номинальная мощность: 70 Вт
• Испытательное напряжение: 28,0 В (по ECE R37 и IEC 60810)
• Световой поток при 28 В: 1750 лм (допуск ±10 %: 1575–1925 лм)
• Потребляемая мощность при 28 В: до 75 Вт (максимум по ECE R37)
• Потребляемый ток при 28 В: ~2,68 А
• Световая отдача при 28 В: ~23–28 лм/Вт
• Срок службы B3 / Tc при 28 В: 220 ч / 500 ч
• Цоколь: PX26d — префокусный, фланец 26 мм, два контакта
• Цветовая температура: ~3200 К (тёплый белый, галогенный)

Электрические параметры при номинальном напряжении 24 В

При снижении напряжения с 28 В до 24 В (на 14,3 %) параметры лампы изменяются согласно степенным законам для галогенных ламп:

• Потребляемая мощность при 24 В: ~58,6 Вт
• Потребляемый ток при 24 В: ~2,44 А
• Световой поток при 24 В: ~1 035 лм
• Световая отдача при 24 В: ~17,7 лм/Вт
• Срок службы B3 при 24 В: ~1 900 ч
• Срок службы Tc при 24 В: ~4 330 ч

Вольт-амперная характеристика и пусковой ток

ВАХ лампы H7 нелинейна вследствие положительного температурного коэффициента сопротивления вольфрама. При холодной нити (~20 °C) сопротивление примерно в 10–14 раз ниже рабочего, что обусловливает пусковой ток:

• Холодный ток при 24 В: ~28–35 А (в течение первых 10–50 мс)
• Рабочий ток при 24 В: ~2,44 А
• Рабочий ток при 28 В: ~2,68 А

Пусковой ток H7 составляет примерно 10–12-кратную величину от рабочего тока, что необходимо учитывать при выборе реле и предохранителей. Для цепи H7 24V 70W рекомендуется предохранитель на 7,5–10 А и реле с номиналом контактов не менее 20 А (с учётом пускового тока).

Сертификация

Лампа H7 ST 24V 70W Excelite Standard подлежит обязательной сертификации по следующим нормативным документам:

• ЕЭК ООН, Правила №37 (ECE R37): основной международный регламент, устанавливающий требования к категории H7 24V 70W — световой поток 1750 лм ±10 %, мощность до 75 Вт при испытательном напряжении 28 В. Лампа должна иметь маркировку E-approval (знак «E» в круге с номером страны омологации) на цоколе. Без омологации ECE R37 установка лампы в фару головного света на дорогах общего пользования запрещена.
• IEC 60810:2017 (ГОСТ Р МЭК 60810-2022): международный стандарт на лампы накаливания для дорожного транспорта. Определяет методы испытаний на вибропрочность, термоциклирование, прочность цоколя и стабильность светового потока. Для H7 24V установлены особенно жёсткие требования по геометрии нити и позиционированию относительно опорной плоскости цоколя.
• ГОСТ 2023.1-88 (МЭК 809-85): отечественный стандарт на лампы для автотракторной техники. Обозначение по ГОСТ — АКГ 24-Н7 (Автомобильная Кварцевая Галогенная, 24 В, категория Н7).
• ГОСТ 2023.2-88: стандарт, регламентирующий методы испытаний — продолжительность горения, стабильность светового потока, виброустойчивость и прочность крепления цоколя.
• ТР ТС 018/2011: технический регламент Таможенного союза «О безопасности колесных транспортных средств». Требует использования ламп с омологацией ECE R37 в фарах головного света.
