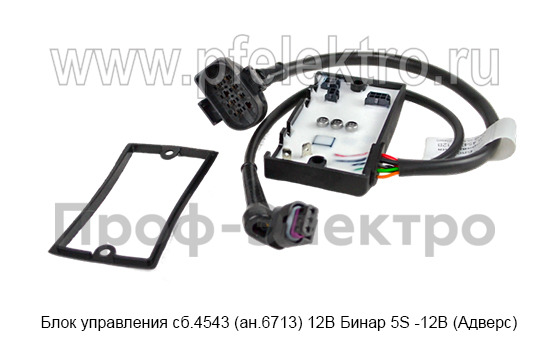

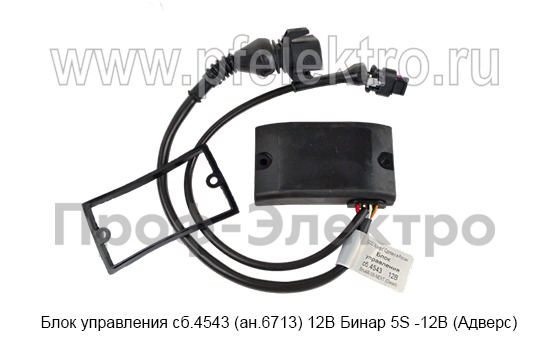

Блок управления сб.4543 (ан.6713) 12В Блок управления Бинар 5S -12В на Гезель Next и Next 2 дизель (Адверс)

Блок управления сб.4543 (ан.6713) 12В Бинар 5S-12В на Газель Next и Next 2 дизель (Адверс)

Изделие обеспечивает управление работой подогревателя совместно с пультом управления, контролирует температурные параметры, управляет топливоподачей, нагнетателем воздуха и жидкостным насосом. Блок обеспечивает функции предпускового разогрева двигателя, а также режим догревателя при работающем двигателе. Изделие совместимо с пультами управления различных типов, включая пульты-таймеры с OLED-дисплеем ПУ-40, а также поддерживает подключение GSM-модемов для дистанционного управления.

• Наименование изделия: Блок управления для подогревателя Бинар 5S дизель 12В
• Артикул: сб.4543 / сб.4543-01
• Аналог (замена): сб.6713 / сб.6713-01
• Бренд: Адверс
• Производитель: ООО "Адверс", г. Самара, Россия
• Применяемость: Подогреватели BINAR 5S (Diesel) 12В
• Автомобили: Газель NEXT, Газель NEXT 2 (дизельные двигатели)
• Вид обогрева: Жидкостный
• Тип: Подогреватель предпусковой (ПЖД)

Электрические характеристики

• Номинальное напряжение питания: 12 В
• Рабочий диапазон напряжения питания: 9,5...16 В
• Потребляемая мощность максимальная: 42 Вт
• Потребляемая мощность при запуске (100 сек): 122 Вт
• Питание: от бортовой сети автомобиля
• Ток потребления (максимальный, расчётный): до 10 А
• Ток потребления (рабочий, расчётный): до 3,5 А

Характеристики подогревателя (для справки)

Блок управления сб.4543 разработан для работы со следующими параметрами подогревателя Бинар 5S Diesel:

• Теплопроизводительность: 5 ± 0,5 кВт
• Топливо: Дизельное топливо (ГОСТ-305)
• Расход топлива (не более): 0,62-0,7 л/час
• Теплоноситель: Тосол, антифриз
• Объём двигателя (рекомендуемый): до 4 л

Механические характеристики

Блок управления:

• Масса блока управления: 0,45 кг
• Исполнение: Электронный модуль в защитном корпусе
• Тип разъёмов: Многоконтактные электрические разъёмы для подключения жгутов проводки
• Материал корпуса: Пластик/композит

Условия эксплуатации

• Температура окружающей среды (рабочая): от -45°C до +40°C
• Температура транспортирования и хранения: от -50°C до +50°C
• Максимальная рабочая высота над уровнем моря: 1000 м
• Относительная влажность при +25°C: до 80%
• Атмосферное давление: 84-106,7 кПа
• Степень защиты: IPxx (по техническому паспорту изделия)

Функциональные возможности

• Режим запуска: Ручной или автоматический (с пульта-таймера)
• Управление: С пульта-таймера (ПУ-27, ПУ-40 с OLED-дисплеем)
• Дистанционное управление: GSM-модем (опционально)
• Bluetooth управление: Через приложение Autoterm Connect 2.0 (опционально)
• Функция догревателя: Поддерживается
• Функция самодиагностики: Встроенная система контроля неисправностей
• Коды неисправностей: Вывод на дисплей пульта управления
• SMS-управление: При подключении GSM-модуля
• Голосовое управление: При подключении GSM-модуля

Подключение и совместимость

• Совместимые пульты управления: ПУ-27, ПУ-40 (OLED)
• GSM-модемы: Совместим с модемами SimCom и аналогичными
• Жгуты проводки: Стандартные жгуты для Бинар 5S Газель NEXT
• Датчики температуры: Подключение через штатные разъёмы
• Нагнетатель воздуха: Управление через силовой разъём
• Топливный насос: Управление дозированием топлива
• Жидкостный насос (помпа): Управление циркуляцией теплоносителя
• Свеча накаливания: Управление поджигом топлива
