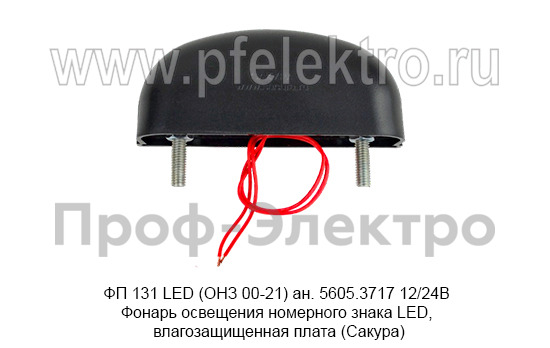

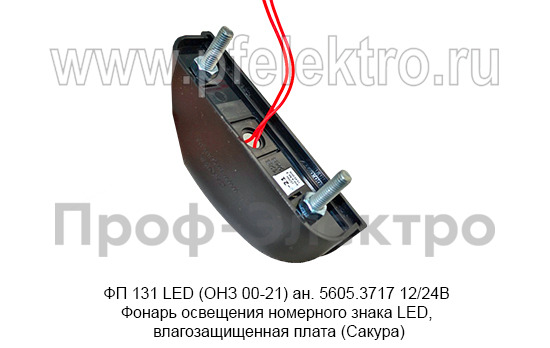

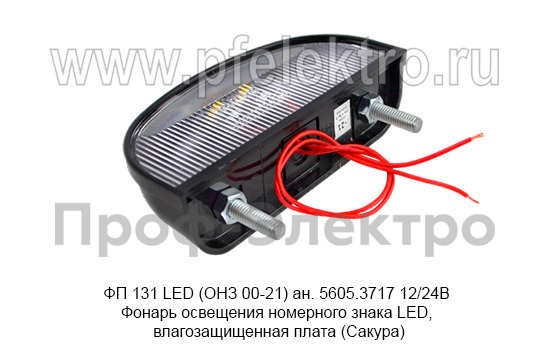

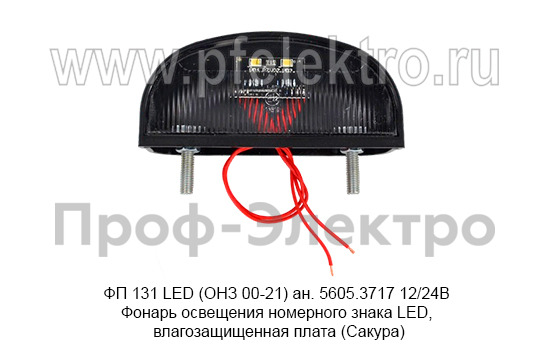

ФП 131 LED (ОНЗ 00-21) ан. 5605.3717 12/24В Фонарь освещения номерного знака LED, влагозащищенная плата, камаз, уаз. зил, Газель (Сакура)

ФП 131 LED (ОНЗ 00-21) ан. 5605.3717 12/24Вh2

Фонарь освещения номерного знака обеспечивает равномерное освещение всей площади номерной таблицы, что соответствует требованиям Правил ЕЭК ООН № 50 к светопропусканию номерного знака.

Конструктивно фонарь выполнен в виде прямоугольного корпуса с интегрированной светодиодной платой. Светодиодные элементы расположены на влагозащищённой печатной плате, залитой компаундом или защищённой прозрачным рассеивателем. Особенность данной модификации: отсутствие резинового уплотнителя (сальника) в месте выхода проводов из корпуса, что необходимо учитывать при установке в условиях повышенной влажности и прямого обливания водой. Для герметизации в данном месте рекомендуется дополнительная обработка герметиком (силиконовым или полиуретановым).

Подключение к бортовой сети осуществляется через стандартную колодку/штекерный разъём (типа АМР/АвтоВАЗовского или 6,3-мм штыревой)

Фонари прошли омологацию и имеют знак официального утверждения Е22 (одобрение типа транспортного средства в части оборудования). Наличие сертификата соответствия подтверждает соответствие требованиям технического регламента Таможенного союза ТР ТС 018/2011 «О безопасности колесных транспортных средств».

• Наименование: Фонарь освещения номерного знака светодиодный
• Базовое обозначение: ФП 131 LED
• Код ОНЗ (обозначение производителя): ОНЗ 00-21 (модификация); аналог — ОНЗ 00-02
• Код КЭП (каталожный номер по Классификатору Единых деталей): 5605.3717
• Альтернативные каталожные номера / кросс-номера: ПН-1-01-02 LED, 402.112, 3313717, ONZ-0002, ONZ-0003
• Обозначение аналога: ФП-131-02, ФП131АБ (LED-версия 24В)
• Страна производства: Россия
• Функция по ТР ТС: огонь освещения заднего регистрационного знака

Электрические характеристики

• Номинальное напряжение питания: 12 В или 24 В (универсальное 12/24В)
• Диапазон рабочего напряжения: 10,5–28 В
• Источник света: светодиоды (LED)
• Тип светодиодов: SMD (Surface Mount Device) на влагозащищённой печатной плате
• Количество светодиодов: 4
• Цвет свечения: белый
• Световой поток: не регламентируется отдельным стандартом для данного типа фонаря; обеспечивается достаточный для чтения номерного знака при всех условиях
• Потребляемый ток: менее 0,1 А (значительно ниже ламповых аналогов)
• Потребляемая мощность: порядка 0,5–1,2 Вт (низкое энергопотребление по сравнению с лампой накаливания 5–10 Вт)
• Подключение к бортовой сети: колодка/штекерный разъём
• Тип разъёма: АМР-коннектор, либо штырь серии 6,3 мм
• Полярность: при подключении через стандартную колодку АМР полярность соблюдается автоматически

Оптические характеристики

• Назначение: освещение заднего номерного знака
• Рассеиватель: интегрированный в корпус, из ударопрочного прозрачного пластика (поликарбонат или сополимер)
• Распределение света: обеспечивается равномерное освещение всей площади номерной таблицы
• Знак официального утверждения: Е22 (маркировка на изделии или упаковке)
• Соответствие: Правила ЕЭК ООН № 50 (светопропускание номерного знака)
• Цвет корпуса (рассеивателя): прозрачный
• Цвет корпуса (основания): чёрный или тёмно-серый

Механические характеристики

• Материал светодиодной платы: влагозащищённая печатная плата (FR4 с защитным покрытием или силиконовая заливка)
• Габаритные размеры (Д × Ш × В): 110 × 50 × 30 мм
• Межосевое расстояние крепёжных отверстий: 72 мм (два болта М6)
• Крепление: два болта М6 (шпильки М6)
• Масса: 0,07 кг
• Выход проводов: через отверстие в корпусе
• Уплотнитель выхода проводов: отсутствует
• Тип монтажа: наружный (крепится на бампер, кронштейн или площадку номерного знака)

Характеристики влагозащиты и условий эксплуатации

• Степень защиты (IP): IP67 (для модификаций САКУРА/ОНЗ 00-02 — защита от кратковременного погружения, соответствует ГОСТ 14254-96 / ГОСТ IEC 60529-2014) заявленная степень IP67 может не полностью обеспечиваться в зоне выхода проводов из-за отсутствия уплотнительного кольца/сальника; при установке в условиях прямого обливания водой (мойка, дождь, бездорожье) рекомендуется дополнительная герметизация данного узла
• Влагозащищённая плата: светодиодная плата имеет собственную защиту от влаги (компаундная заливка или конформное покрытие)
• Диапазон рабочих температур: -40 °C … +50 °C
• Устойчивость к вибрации: устойчив к вибрационным нагрузкам, характерным для грузовых автомобилей и спецтехники (достигается за счёт отсутствия нити накала и неподвижных светодиодных элементов)
• Устойчивость к ударным нагрузкам: корпус из ударопрочного пластика выдерживает стандартные механические воздействия при эксплуатации на грузовом транспорте
• Ресурс работы: от 30 000 до 50 000 часов

Применимость и совместимость

• Тип применяемости: грузовые автомобили, специальная техника, тракторы, прицепы и полуприцепы, автобусы
• Марки автомобилей — прямая совместимость:
  • КАМАЗ — все модели с задним расположением номерного знака
  • МАЗ — все модели
  • УРАЛ — все модели
  • ЗИЛ — все модели (ЗИЛ-130, ЗИЛ-131, ЗИЛ-5301 «Бычок» и др.)
  • ГАЗ — ГАЗ-3302 «Газель», ГАЗ-53, ГАЗ-3307, ГАЗон NEXT, ГАЗ-3309 «Валдай»
  • УАЗ — УАЗ-469, «Буханка», УАЗ «Патриот», УАЗ «Хантер» и модификации
  • КрАЗ — все модели
  • МТЗ (Беларусь) — тракторы и спецтехника
  • Прицепы и полуприцепы — все типы, оснащённые площадкой под фонарь с межосевым расстоянием 72 мм
• Функциональная совместимость: полностью взаимозаменяем с фонарем ФП 131 (ламповым), ФП 131-02, ФП 131А, ФП131АБ

Сертификация и нормативные документы

• Знак официального утверждения: Е22
• Омологация: изделие прошло омологацию
• Соответствие ТР ТС 018/2011 «О безопасности колесных транспортных средств» в части освещения номерного знака
• Соответствие Правилам ЕЭК ООН № 50
• Сертификат соответствия Российской Федерации: имеется
