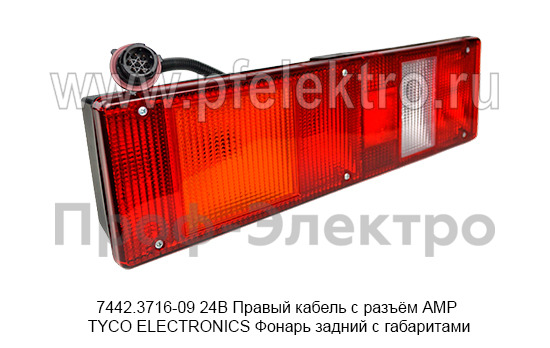

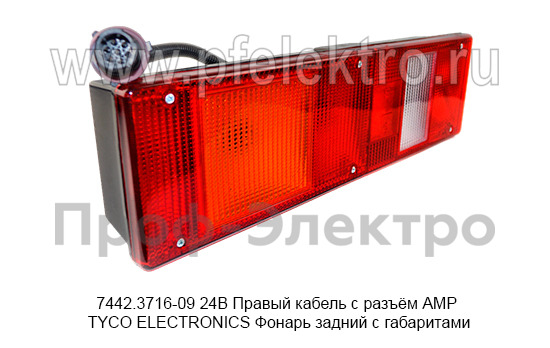

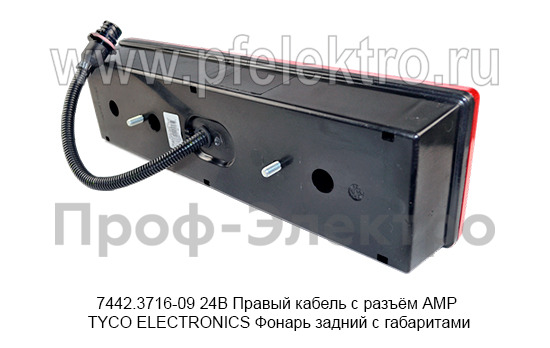

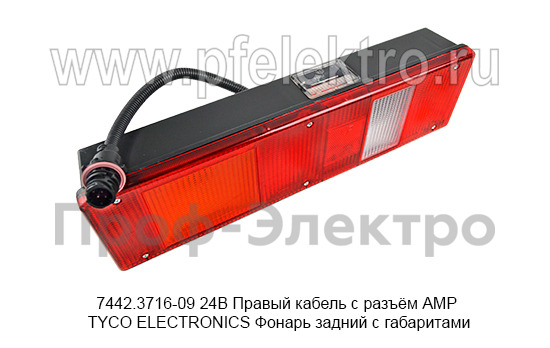

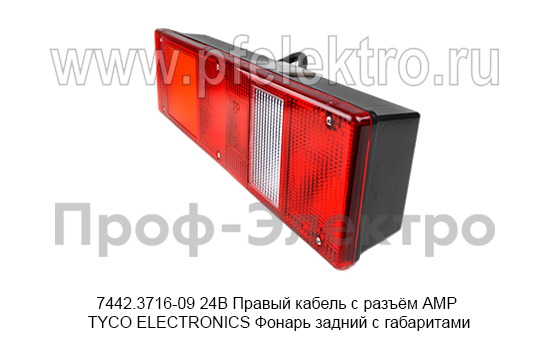

7442.3716-09 24В Правый кабель с разъём АМР TYCO ELECTRONICS Фонарь задний с габаритами, камаз, маз, урал, зил (Руденск)

Конструктивные характеристики разъёма

• Тип разъёма: AMP / TYCO Electronics (байонетный)
• Количество контактов: 6
• Конструктивное исполнение: вилка (штекер) с жгутом проводов
• Тип соединения: байонетное (поворотное)
• Степень защиты соединения: герметичное

Распиновка разъёма 6-контактный AMP/TYCO Electronics:

• Контакт 1: Масса (общий минус) — провод чёрного цвета
• Контакт 2: Задний ход — провод розового или фиолетового цвета
• Контакт 3: Противотуманный фонарь — провод синего или оранжевого цвета
• Контакт 4: Указатель поворота (правый) — провод зелёного цвета
• Контакт 5: Габаритный свет / подсветка номерного знака — провод коричневого цвета
• Контакт 6: Стоп-сигнал — провод красного или красно-белого цвета

Функциональные характеристики секций

Фонарь выполнен в шестисекционном исполнении и обеспечивает выполнение следующих функций:

• Секция габаритного (контурного) огня: постоянное свечение красного цвета, информирует о габаритах транспортного средства в тёмное время суток
• Секция указателя поворота: мигающий свет жёлтого (янтарного) цвета, сигнализирует о намерении водителя изменить направление движения
• Секция стоп-сигнала: постоянное свечение красного цвета повышенной яркости, срабатывает при нажатии педали тормоза
• Секция фонаря заднего хода: постоянное свечение белого цвета, включается при включении передачи заднего хода
• Секция заднего противотуманного фонаря: постоянное свечение красного цвета, используется в условиях недостаточной видимости
• Светоотражающее устройство (катафот): пассивный световозвращатель красного цвета, отражает свет фар других автомобилей

Механические характеристики

• Количество секций: 6
• Исполнение: правое
• Длина (по рассеивателю): 450-455 мм
• Ширина (по рассеивателю): 80-130 мм
• Высота (по рассеивателю): 115-125 мм

Габаритные размеры по задней стенке:

• Длина: 440 мм
• Высота: 115 мм
• Ширина: 80 мм
• Масса изделия: 1,17-1,23 кг

Крепление:

• Тип крепления: болтовое к кузову транспортного средства
• Количество точек крепления: 2
• Резьба крепёжных отверстий: М6

Материалы корпуса:

• Корпус: ударопрочный пластик / ABS
• Рассеиватель: поликарбонатный пластик прозрачный/цветной
• Герметизация: влагозащитное исполнение

Условия эксплуатации

• Климатическое исполнение: У, УХЛ (умеренный и умеренно-холодный климат)
• Рабочий диапазон температур: от -40°C до +50°C
• Класс защиты (IP): IP65-IP67 (пыле- и влагозащищённое исполнение)
• Степень защиты: полная защита от пыли, защита от струй воды и временного погружения

Совместимость и применимость

Автомобили:

• КАМАЗ: модели 5490, 6520, 65115, 65116, серия Евро и другие модификации с бортовым напряжением 24В
• МАЗ: модели 6422, 5551, 5440, 6430 и другие модификации
• УРАЛ: модели 4320, 5557, NEXT и другие модификации
• ЗИЛ: модели с бортовым напряжением 24В
• Автобусы: модели с бортовым напряжением 24В

Прицепная техника:

• Полуприцепы различных производителей
• Прицепы с бортовым напряжением 24В
• Специализированная техника

Аналоги и взаимозаменяемость

• 77.79 (аналог 7442.3716)
• 7442.3716-08 (аналогичное исполнение с разъёмом СЦАЗ)
• 7442.3716-10 (с боковым габаритным фонарём)
• 112.08.69-02 (аналог, производитель "Формула света")
• 8512.3716-01 (взаимозаменяемый)
• ФЗ 21.24 (функциональный аналог)

Комплектность поставки

• Фонарь задний правый светодиодный — 1 шт.
• Жгут проводов с разъёмом AMP/TYCO Electronics (интегрированный) — 1 шт.

Монтаж и подключение

Рекомендации по установке:

• Перед установкой проверить целостность корпуса, рассеивателя и жгута проводов
• Установить фонарь на подготовленное посадочное место
• Закрепить двумя болтами М6 через предусмотренные крепёжные отверстия
• Подключить разъём к ответной части бортовой проводки
• Проверить работоспособность всех функций после подключения

Меры предосторожности:

• Отключить аккумуляторную батарею перед монтажом
• Не допускать попадания влаги внутрь разъёмного соединения
• Соблюдать полярность подключения (контакт 1 — масса)
• Не превышать номинальное напряжение питания 24В
• Не подвергать корпус фонаря механическим ударам

Хранение и транспортировка

• Хранить в сухом, защищённом от прямых солнечных лучей месте
• Температура хранения: от -40°C до +50°C
• Относительная влажность воздуха: до 80% при +25°C
• Транспортировка в индивидуальной упаковке производителя
