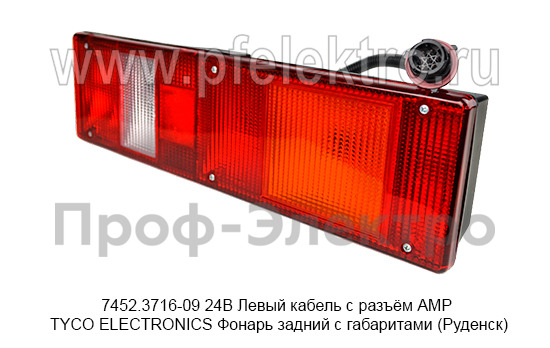

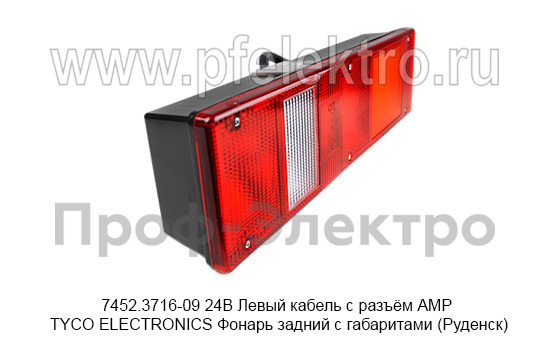

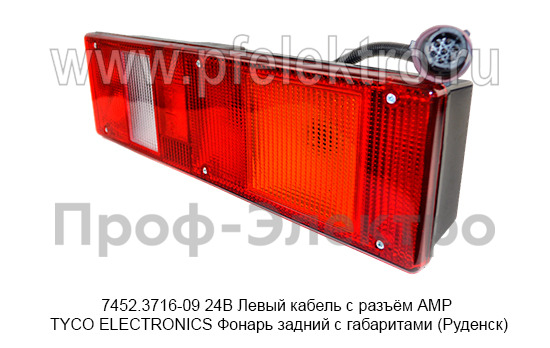

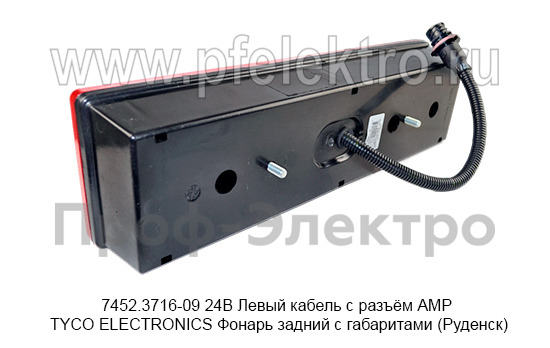

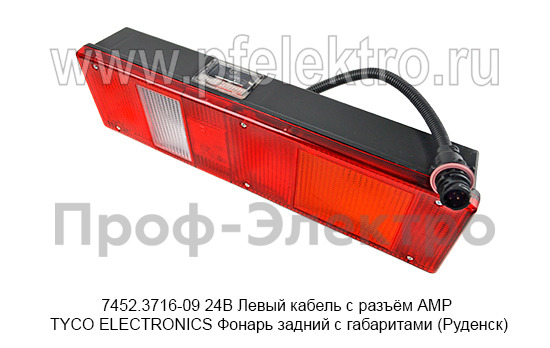

7452.3716-09 24В Левый кабель с разъём АМР TYCO ELECTRONICS Фонарь задний с габаритами, камаз, маз, урал, зил (Руденск)

7452.3716-09 24В Левый кабель с разъём АМР TYCO ELECTRONICS

Изделие выполняет функции указателя поворота, стоп-сигнала, габаритных огней, фонаря заднего хода и подсветки заднего номерного знака. Фонарь применяется в системах наружного освещения и световой сигнализации грузовых автомобилей, автобусов и прицепов, работающих от бортовой сети напряжением 24В.

Конструктивно фонарь представляет собой моноблочный светодиодный световой прибор с интегрированным жгутом проводов и коммутационным разъёмом. Изделие разработано с учётом требований ГОСТ Р 41.48-2004 (Правила ЕЭК ООН №48) и предназначено для эксплуатации в климатических условиях с умеренным и холодным климатом.

• Артикул: 7452.3716-09
• Альтернативный артикул: 09.2184, 7452.3716-09 АЕ
• Наименование: Фонарь задний левый светодиодный с жгутом
• Производитель: ОАО «Руденск» (Республика Беларусь)
• Взаимозаменяемость: 8512.3716-04

Электрические характеристики

• Номинальное напряжение питания: 24 В
• Диапазон рабочего напряжения: 20-32 В
• Источник света: светодиоды (LED)
• Тип светодиодов: SMD2835
• Количество светодиодов: 76 шт.
• Потребляемая мощность: не более 15,2 Вт
• Полярность подключения: плюс на клемме разъёма, минус на корпусе (общий)
• Тип подключения: штыревое через разъём

Примечание: для модификаций с лампами накаливания применяются лампы: А24-21-3 (4 шт.) для стоп-сигнала, указателя поворота и заднего хода; А24-5 (3 шт.) для габаритных огней и подсветки номера.

Характеристики разъёма

• Тип разъёма: AMP / TYCO Electronics (байонетный)
• Производитель разъёма: TE Connectivity (Tyco Electronics)
• Количество контактов: 6
• Серия разъёма: штыревая, сечение контактов 6,3 мм
• Тип корпуса разъёма: прямоугольный, гнездовой
• Маркировка разъёма: AMP-разъём 6-контактный
• Код разъёма: ТАС-680083, 71227615В (гнездовой прямой)

Назначение контактов разъёма (типовая распиновка): контакт 1 — указатель поворота; контакт 2 — стоп-сигнал; контакт 3 — габарит; контакт 4 — задний ход; контакт 5 — подсветка номера; контакт 6 — масса (общий).

Механические характеристики

• Исполнение: левое (установка на левый борт)
• Габаритные размеры (Д×Ш×В): 455×130×40 мм
• Масса изделия: 1,03-1,4 кг
• Материал корпуса: пластмасса АБС (акрилонитрилбутадиенстирол)
• Цвет корпуса: чёрный
• Материал рассеивателя: оптический поликарбонат
• Цвет рассеивателя: комбинированный (красный/белый/жёлтый)
• Наличие жгута проводов: да
• Наличие бокового габаритного фонаря: нет
• Наличие светоотражателя: да (категория отражения — задний)
• Способ крепления: на кронштейне, болтовое соединение

Функциональные возможности

• Указатель поворота: жёлтый свет, импульсный режим
• Стоп-сигнал: красный свет, постоянный режим
• Задний габаритный огонь: красный свет, постоянный режим
• Фонарь заднего хода: белый свет, постоянный режим
• Подсветка номерного знака: белый свет, постоянный режим
• Задний светоотражатель: пассивный отражатель красного цвета
• Количество функций: 5

Светотехнические характеристики

• Сила света стоп-сигнала: 50-200 кд
• Сила света указателя поворота: 50-200 кд
• Сила света габаритного огня: 4-12 кд
• Сила света фонаря заднего хода: не менее 30 кд
• Цветовая температура: 6000-6500 К (белый свет)
• Угол рассеивания: не менее 45° по горизонтали и 15° по вертикали
• Время включения: не более 0,1 с

Условия эксплуатации

• Степень защиты (IP): IP65 (защита от пыли и струй воды)
• Диапазон рабочих температур: от -40°С до +50°С
• Температура хранения: от -50°С до +70°С
• Вибростойкость: соответствует требованиям ГОСТ Р 41.48-2004
• Коррозионная стойкость: устойчив к воздействию соляного тумана
• Климатическое исполнение: У (умеренный климат), ХЛ (холодный климат)
• Срок службы светодиодов: 35000-50000 часов
• Назначенный ресурс: не менее 10 лет эксплуатации

Применяемость (совместимость)

• КАМАЗ: модели евро (5490, 54902, 6520 и модификации)
• МАЗ: модели 5440, 54402, 6430, 643008, 6422 и модификации
• УРАЛ: модели 4320, 5557, 63685 и модификации
• ЗИЛ: модели 4331, 5301 «Бычок» и модификации
• Прицепы и полуприцепы: грузовые прицепы к автомобилям указанных марок
• Автобусы: на шасси КАМАЗ, МАЗ

Комплектность поставки

• Фонарь задний левый в сборе — 1 шт.
• Жгут проводов с разъёмом AMP/TYCO — 1 шт. (интегрированный)

Требования безопасности

• Подключение производить при отключённом напряжении бортовой сети
• Соблюдать полярность подключения контактов разъёма
• Не допускать механических повреждений рассеивателя и корпуса
• При замене светодиодного модуля использовать только оригинальные комплектующие
• Не разбирать изделие в условиях эксплуатации
• Утилизацию производить в соответствии с действующими нормами
