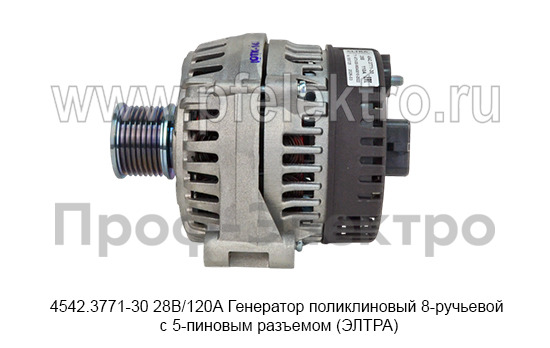

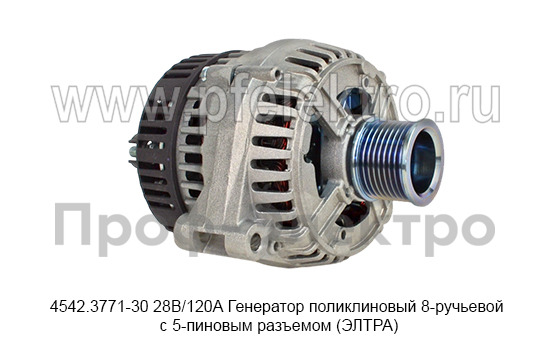

4542.3771-30 28В/120А Генератор поликлиновый 8-ручьевой с 5-пиновым разъемом для камаз К5 (5490) с дв.камаз Р6 модели 910 (ЭЛТРА)

Генераторная установка 4542.3771-30 производства ELTRA (бренд ПРАМО) представляет собой электрическую машину переменного тока со встроенным выпрямительным блоком и интегральным регулятором напряжения, предназначенную для установки на грузовые автомобили КамАЗ пятого поколения (К5) — в первую очередь на седельный тягач КамАЗ-5490 и его модификации, оснащённые рядным шестицилиндровым двигателем КамАЗ Р6 модели 910 экологического стандарта Евро-5 и выше. Прибор является штатным компонентом системы электрооборудования и устанавливается на двигатель в моторном отсеке с приводом от шкива коленчатого вала через поликлиновой ремень.

Генератор обеспечивает: заряд аккумуляторных батарей (на грузовиках КамАЗ К5 применяется две последовательные АКБ номинальным напряжением 12 В каждая, суммарно 24 В), питание всех штатных потребителей (ECU двигателя, освещение, отопитель, климатическая установка, аудиосистема, пневмоэлектрические клапаны, датчики и исполнительные механизмы), а также поддержание стабильного напряжения в бортовой сети во всём диапазоне нагрузок и оборотов двигателя. Наличие LIN-функции позволяет блоку управления двигателем (ECU) напрямую управлять выходным напряжением генератора в зависимости от текущего режима движения и состояния АКБ.

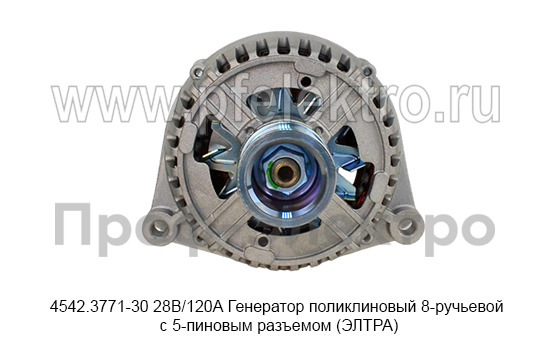

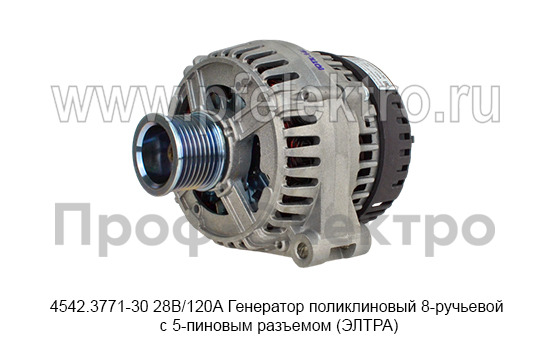

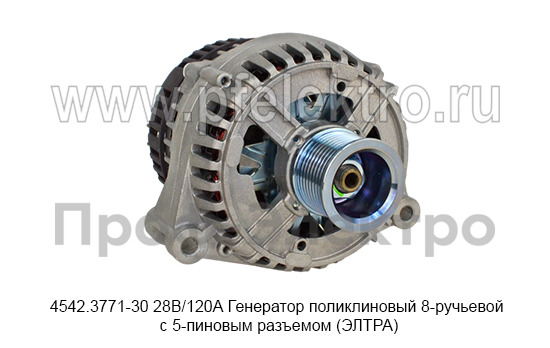

На передней части вала ротора установлен поликлиновой шкив с восемью ручьями, обеспечивающий передачу крутящего момента от шкива коленчатого вала через поликлиновой ремень. Шкив фиксируется на валу через шпонку и прижимной болт, направление вращения — правое (по часовой стрелке со стороны привода).

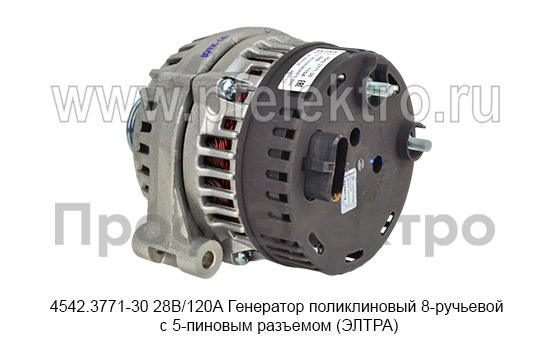

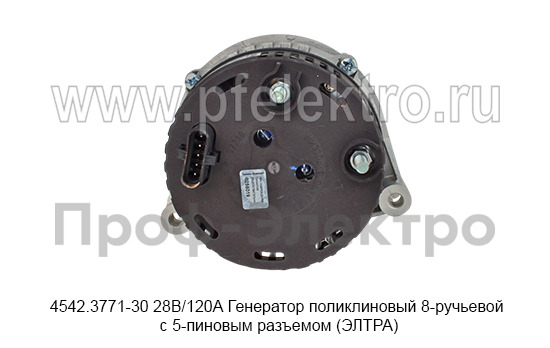

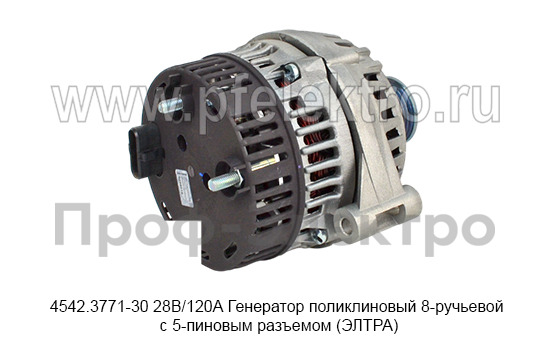

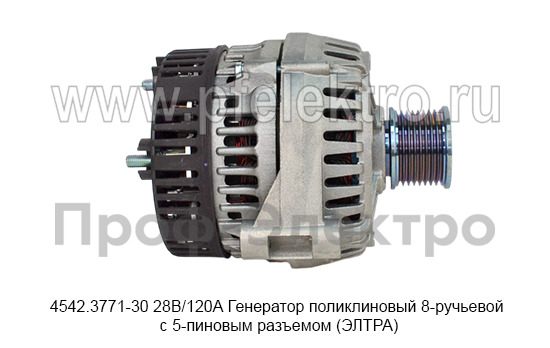

На задней крышке расположены силовой вывод «B+» (плюсовая клемма под болтовое соединение с проводом сечением 16–25 мм²) и 5-пиновый разъём управления, обеспечивающий подключение к бортовой сети через жгут проводов автомобиля. Распиновка разъёма включает: «B+» — силовой выход, «D+» — вывод обмотки возбуждения для цепи контрольной лампы заряда, «W» — вывод переменного напряжения с одной из фаз для подключения тахометра, «LIN» (или «COM», «DFM») — цифровая шина связи с ECU двигателя, «GND» — слаботочная «масса» цепи управления. Наличие LIN-контакта отличает модификацию 4542.3771-30 от более ранней 4542.3771-20 (без LIN) и позволяет ECU не только отслеживать текущее состояние генератора (ток нагрузки, температура, аварийные коды), но и программно снижать выходное напряжение в режиме торможения двигателем или при заряженной АКБ для уменьшения нагрузки на ремень.

Технические характеристики

• Тип прибора: Автомобильный генератор переменного тока со встроенным выпрямителем и регулятором
• Артикул / модель: 4542.3771-30 (аналог AAN8254, OEM 3242.3771-20 / 4542.3771-20)
• Бренд / производитель: ELTRA (ПРАМО, Россия) — штатный поставщик конвейера ПАО «КАМАЗ»
• Номинальное выходное напряжение: 28 В (для бортсети 24 В с двумя АКБ 12 В последовательно)
• Максимальный выходной ток: 120 А (при частоте вращения ротора 6 000 об/мин)
• Ток отдачи на холостом ходу: не менее 65–70 А (при 1 500 об/мин ротора)
• Номинальная мощность: 3 360 Вт (28 В × 120 А)
• Самовозбуждение: есть, при частоте вращения ротора от 1 200 об/мин
• Тип шкива: Поликлиновый, 8-ручьевый (PK-профиль), наружный диаметр ≈ 75 мм
• Направление вращения: Правое (по часовой стрелке со стороны шкива)
• Тип регулятора напряжения: Встроенный, электронный, с автоматической компенсацией падения напряжения на проводах и LIN-интерфейсом
• Диапазон регулировки напряжения: 27,5–28,8 В (заводская настройка 28,2 В при 25 °C)
• Максимальная частота вращения ротора: 13 000 об/мин (кратковременно)
• Номинальная частота вращения ротора: 6 000 об/мин
• Тип подшипников: Два шариковых закрытого типа (передний 6303, задний 6202 — типово), смазка заложена на весь срок службы
• Материал обмотки статора: Медный провод, изоляция класса H (180 °C)
• Материал обмотки ротора: Медный провод, изоляция класса H
• Выпрямительный блок: Шесть силовых диодов (3 положительных + 3 отрицательных) в мостовой схеме, плюс 3 дополнительных диода для цепи возбуждения
• Степень защиты корпуса: IP20 (защита от попадания твёрдых предметов, без защиты от воды)
• Силовой вывод: B+ под болт М8 (под наконечник кабеля сечением 16–25 мм²)
• Разъём управления: 5-пиновый (B+, D+, W, LIN/COM, GND)
• Рабочий диапазон температур: −40 °C ... +80 °C
• Габаритные размеры (Д × Ш × В, типовые): ≈ 215 × 155 × 185 мм
• Тип охлаждения: Принудительный, вентилятором на валу ротора через заборные окна в передней крышке
• КПД (типовой): 55–65 % (на номинальной нагрузке)
• Страна-производитель: Россия (ELTRA, ПРАМО) — выпуск под брендом ELTRA, часть компонентов OEM-поставки из КНР

Условия эксплуатации и ресурс

Генератор рассчитан на эксплуатацию при температуре окружающей среды от −40 °C до +80 °C. Заявленный производителем ресурс до капитального ремонта составляет не менее 8 000–10 000 моточасов или 300 000 км пробега автомобиля (в зависимости от того, что наступит раньше), что для типичного магистрального тягача КамАЗ-5490 соответствует примерно 4–5 годам эксплуатации.

Корпус генератора устойчив к воздействию моторного масла, дизельного топлива и антифриза, однако категорически недопустимо попадание воды под давлением (например, при мойке под давлением) на выпрямительный блок и регулятор напряжения — это может привести к короткому замыканию диодов и выходу генератора из строя. При мойке моторного отсека генератор следует защитить полиэтиленовой плёнкой или избегать прямого попадания струи на заднюю крышку. На автомобилях, работающих в условиях сильной запылённости (карьеры, сельскохозяйственные поля, грунтовые дороги), необходимо не реже одного раза в месяц очищать заборные окна передней крышки генератора сжатым воздухом — запылённый генератор перегревается и теряет до 30 % от номинальной мощности.

Применяемость и совместимость

Генератор 4542.3771-30 разработан специально для автомобилей КамАЗ поколения К5 с двигателем КамАЗ Р6 модели 910 и является штатным изделием, устанавливаемым на конвейере ПАО «КАМАЗ». Бренд ELTRA (ПРАМО) — официальный поставщик конвейера, поэтому деталь полностью взаимозаменяема с оригинальным генератором без необходимости доработки креплений, шкива или жгута проводки. Возможна установка на другие модели КамАЗ с аналогичным силовым агрегатом и кронштейном генератора — но при условии соответствия типа шкива (8-ручьевой поликлиновый), направления вращения (правое) и типа разъёма (5-пиновый с LIN).

Типовая применяемость генератора 4542.3771-30

• Магистральные седельные тягачи: КамАЗ-5490, КамАЗ-54901 (с двигателем КамАЗ Р6 модели 910 Евро-5) — штатное место на двигателе.
• Бортовые автомобили и шасси: КамАЗ-6520, КамАЗ-65201 и другие модели семейства К5 с двигателем Р6 910 — при условии соответствия кронштейна и ремня.
• Самосвалы: КамАЗ-6580, КамАЗ-65801, КамАЗ-65802 серии 658х — при условии комплектации двигателем КамАЗ Р6 модели 910 и соответствующего кронштейна генератора.
• Специальные шасси: КамАЗ-65225, КамАЗ-65226 (для монтажа спецнадстроек) — при подтверждённом соответствии крепежа и ремня.
• Совместимые аналоги для замены: AAN8254 (OEM), 3242.3771-20, 4542.3771-20 (с ограничением: нет LIN-функции — часть возможностей системы управления двигателем будет недоступна), 4542.3771-31 (28 В / 110 А, без LIN).
• Не совместим (недопустимо применение): Автомобили КамАЗ поколения К4 и ранее с двигателями ЯМЗ-238, КамАЗ-740 Евро-2/3 (другое крепление, шкив и разъём); автомобили с бортовой сетью 12 В (одна АКБ 12 В); автомобили с напряжением бортсети 36 В.
