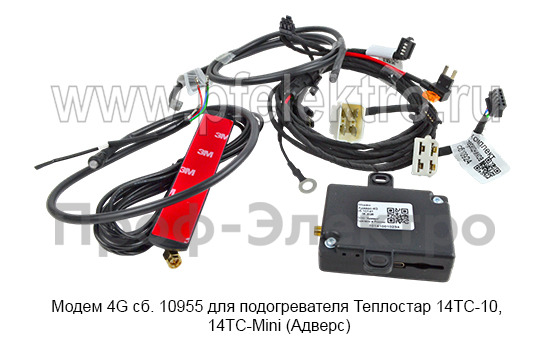

Модем 4G сб. 10955 Модем для подогревателя Теплостар 14ТС-10, 14ТС-Mini (Адверс)

Модем 4G сб. 10955 производства ООО «Адверс» представляет собой устройство удалённого управления предпусковыми жидкостными подогревателями серии Теплостар (14ТС-10, 14ТС-Mini, 14ТС-10-М5) через сеть сотовой связи 4G/LTE и мобильное приложение, устанавливаемое на смартфон владельца. Прибор обеспечивает дистанционный запуск и остановку двигателя подогревателя, изменение режимов его работы, контроль текущего состояния и диагностику неисправностей — без необходимости подходить к автомобилю или использовать штатный пульт/таймер.

Главное функциональное назначение модема — обеспечение канала связи между подогревателем и смартфоном владельца через интернет (4G/LTE) или SMS-сообщения (в зонах отсутствия мобильного интернета). Модем принимает команды от мобильного приложения «Адверс» (доступно для Android и iOS), преобразует их в управляющие сигналы для электронного блока подогревателя и передаёт обратно на смартфон информацию о текущем состоянии: температуре охлаждающей жидкости, времени работы, режиме нагрева, кодах неисправностей.

2. Общее описание и конструктивное исполнение

Модуль сотовой связи SIMCOM SIM7600 представляет собой промышленный 4G/LTE-модем, поддерживающий работу в сетях 4G, 3G и 2G с автоматическим переключением между стандартами в зависимости от покрытия. Поддержка всех трёх поколений сотовой связи обеспечивает работоспособность модема в любой точке России, включая регионы с покрытием только 2G, которое сохраняется до 2025 года у большинства операторов.

На корпусе модема расположены светодиодные индикаторы состояния: индикатор питания (горит постоянно при наличии питания 12 В или 24 В от бортовой сети), индикатор регистрации в сети (мигает при поиске сети, горит постоянно при успешной регистрации), индикатор обмена данными (мигает при передаче/приёме данных). Внутри корпуса установлена плата управления с микроконтроллером, который обрабатывает команды от модуля сотовой связи, преобразует их в протокол подогревателя и передаёт на электронный блок подогревателя через жгут проводов. Микроконтроллер также реализует защиту от несанкционированного доступа: команды управления принимаются только от телефонных номеров, заранее прописанных в памяти модема (до 5 номеров), это исключает возможность управления подогревателем посторонними лицами.

Технические характеристики

• Тип прибора: GSM/4G-модем для удалённого управления подогревателем
• Артикул / модель: 10955 (сборка 10955, «Модем Адверс-4G 14ТС»)
• Производитель: ООО «Адверс», г. Самара (Россия)
• Совместимость: Теплостар 14ТС-10 (12 В и 24 В), 14ТС-Mini (12 В и 24 В), 14ТС-10-М5; также совместим с подогревателями Бинар-5S (через адаптер)
• Стандарты сотовой связи: 4G, 3G, 2G (с автоматическим переключением)
• Поддержка SMS: есть (приём и передача SMS-сообщений — основной резервный канал управления)
• Номинальное напряжение питания: 12 В (для подогревателей 12 В) или 24 В (для подогревателей 24 В) — версия выбирается при заказе
• Допустимый диапазон напряжения питания: 9–15 В (для версии 12 В) или 18–32 В (для версии 24 В)
• Потребляемый ток (в режиме ожидания): 20–40 мА (при зарегистрированном соединении с сетью)
• Потребляемый ток (в активном режиме, при обмене данными): 200–500 мА
• Пиковый потребляемый ток: до 2,3 А (кратковременно, до 1 мс)
• Тип SIM-карты: Micro-SIM
• Количество управляемых телефонных номеров: до 5
• Разъём антенны: SMA-тип (внешняя антенна входит в комплект поставки)
• Коэффициент усиления внешней антенны: 3–5 дБи (типовая всенаправленная антенна на магнитном основании)
• Разъём подключения к подогревателю: фирменный многопроводный разъём
• Степень защиты корпуса: IP40 (для установки в кабине или под капотом при защите от прямого попадания воды)
• Рабочий диапазон температур: −40 °C ... +85 °C (по спецификации SIMCOM SIM7600)
• Мобильное приложение: «Адверс» (Android, Google Play) и «Адверс» (iOS, App Store) — бесплатные
• Поддерживаемые функции приложения: запуск и остановка подогревателя, задание и изменение параметров работы (температура, время работы), получение текущего состояния подогревателя, отложенный старт (таймер), индикация кодов неисправностей, обновление прошивки модема (по каналу OTA)
• Встроенные функции модема: запуск и остановка подогревателя; индикация часов, времени работы, кода неисправности при отказах; установка границы (уставки) температуры нагрева жидкости; настройка времени работы изделий; индикация версии программного обеспечения устройства управления
• Страна-производитель: Россия (ООО «Адверс», г. Самара, ул. Ново-Садовая, 106, к. 80)
• Комплект поставки: модем 4G сб. 10955 в сборе, внешняя антенна на магнитном основании (кабель 3 м), жгут проводов для подключения к подогревателю, руководство по эксплуатации, упаковка

Применяемость и совместимость

• Подогреватели Теплостар 14ТС-10 (12 В): предпусковой подогреватель 14 кВт для грузовых автомобилей с бортсетью 12 В — основное применение, прямой разъём, без адаптеров.
• Подогреватели Теплостар 14ТС-10 (24 В): предпусковой подогреватель 14,5 кВт для грузовых автомобилей с бортсетью 24 В (КамАЗ, МАЗ, Scania, MAN) — версия модема 24 В, прямой разъём.
• Подогреватели Теплостар 14ТС-Mini (12 В и 24 В): уменьшенная модификация 14ТС-10 (компактная, для легковых автомобилей и лёгких грузовиков) — прямой разъём, версия 12 В или 24 В.
• Подогреватели Теплостар 14ТС-10-М5: модификация 14ТС-10 с обновлённым электронным блоком — совместима, прямой разъём.
• Подогреватели Бинар-5S (12 В и 24 В): предпусковые подогреватели мощностью 5 кВт — совместимы через адаптер (приобретается отдельно), версия модема выбирается по напряжению бортсети.
• Грузовые автомобили: КамАЗ (5490, 6520, 43118), МАЗ, Scania, Volvo FH, MAN TGS, DAF XF — типовое применение 24 В версии модема с подогревателем 14ТС-10 (24 В).
• Легковые автомобили и SUV: УАЗ Патриот, Toyota Land Cruiser, Land Rover Defender, Nissan Patrol — применение 12 В версии с подогревателем 14ТС-Mini (12 В) или Бинар-5S (12 В).
• Тракторы и сельхозтехника: МТЗ-82/1221, ЮМЗ, John Deere — применение с подогревателем 14ТС-10 (12 В или 24 В в зависимости от бортсети трактора).
• Спецтехника: экскаваторы JCB, Hitachi, погрузчики Bobcat, CAT — применение с подогревателем 14ТС-10 (24 В) на технике с бортсетью 24 В.
• Совместимые аналоги для замены: Модем SIMCOM (без 4G, только 2G — устаревший), Модем Cinterion СБ 2645 (ранее применялся, снят с производства), Модем Адверс-Лайт 2G (только 2G, для зон с устойчивым 2G покрытием).
• Не совместим (недопустимо применение): подогреватели других производителей (Webasto, Eberspächer, Старт, Прамотроник) — несовместимый протокол управления; подогреватели Теплостар без электронного блока управления (с ручным управлением) — отсутствует интерфейс для подключения модема; напряжение бортсети 36 В или 48 В — требует применения понижающего преобразователя.
