521.3730 24В Левый (АЕ) Моторедуктор стеклоочистителя паз-42021, -4204, лиаз-5256, троллейбус, комбайн (АЕ)

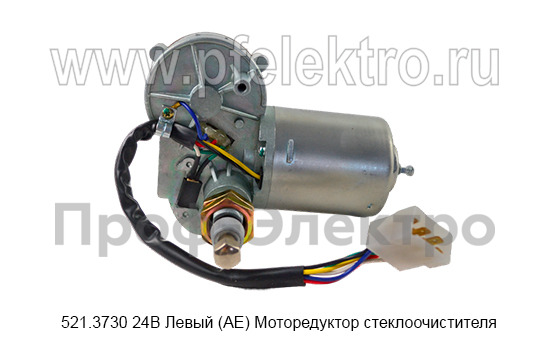

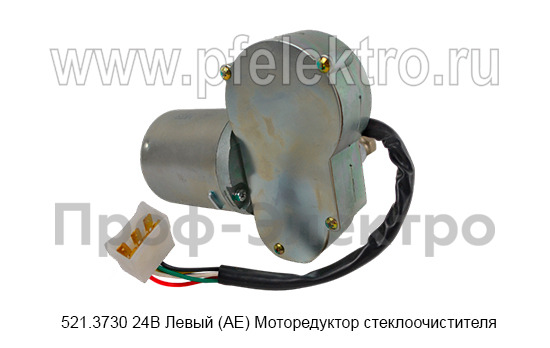

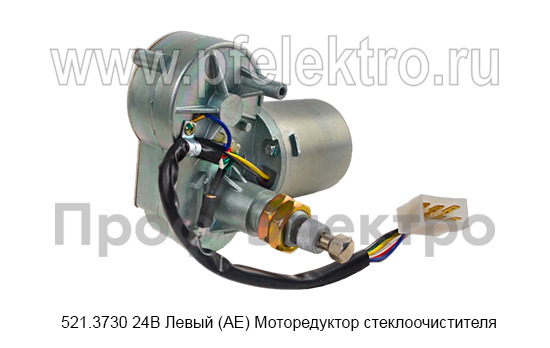

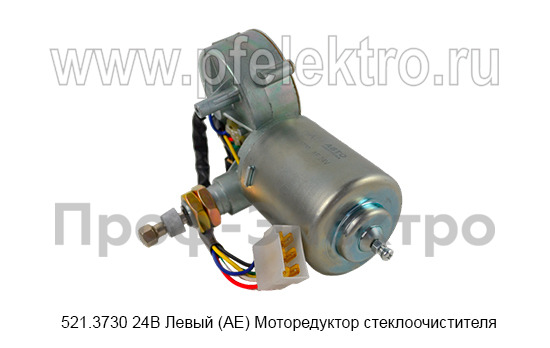

Моторедуктор стеклоочистителя 521.3730 24В (левый)

Изделие выполнено в виде единого блока, состоящего из электродвигателя постоянного тока и планетарного редуктора. Моторедуктор обеспечивает возвратно-поворотное движение выходного вала с заданной частотой и углом качания, необходимое для очистки ветрового стекла от атмосферных осадков, пыли и загрязнений.

Данная модель является левым исполнением (по направлению вращения со стороны выходного вала) и применяется в составе стеклоочистителя 521.5205000. Моторедуктор рассчитан на эксплуатацию в бортовой сети напряжением 24 В, что делает его пригодным для установки на коммерческий транспорт, автобусы, троллейбусы, тракторы и сельскохозяйственную технику. Конструкция изделия предусматривает защиту от попадания влаги и пыли внутрь корпуса, а также обеспечивает длительный срок службы при соблюдении рекомендованных режимов работы и своевременном техническом обслуживании.

• Наименование: Моторедуктор стеклоочистителя
• Обозначение: 521.3730
• Обозначение конструкторское: 524.3730
• Альтернативные артикулы: 521.3730000, 521-3730, 521/3730, 521 3730, 5213730
• Каталожный номер: 521.3730
• Исполнение: Левое
• Тип конструкции: Мотор-редуктор (электродвигатель с встроенным редуктором)
• Производители:Автоэлектрика (АЕ)
• Страна производства: Россия

Электрические характеристики

• Номинальное напряжение: 24 В
• Номинальная мощность на валу: 11 Вт
• Максимальный ток: 2,5 А
• Тип электродвигателя: Электродвигатель постоянного тока
• Род тока: Постоянный
• Мощность: 50

Механические характеристики

• Номинальная частота вращения выходного вала: 35 мин^-1
• Частота качания вала редуктора: 35 мин^-1 (качаний в минуту)
• Угол поворота (качания) выходного вала: 74°
• Тип редуктора: Планетарный / червячный
• Тип выходного вала: Выходной вал под рычаг щетки стеклоочистителя
• Направление вращения: Левое (стороны выходного вала)
• Характер движения выходного вала: Возвратно-поворотное (колебательное)

Массогабаритные характеристики

• Масса: 2,3 кг
• Длина: 180 мм
• Ширина: 140 мм
• Высота: 150 мм
• Габаритные размеры (Д × Ш × В): 200 × 140 × 160 мм (0,2 × 0,14 × 0,16 м)
• Объём упаковки: 0,001 м³

Условия эксплуатации

• Номинальное напряжение бортовой сети: 24 В
• Климатическое исполнение: У (умеренный климат) по ГОСТ 15150
• Категория размещения: Для эксплуатации на транспортных средствах
• Температура окружающей среды: От -40°С до +45°С
• Степень защиты: IP54 - IP55
• Режим работы: Повторно-кратковременный S3 по ГОСТ Р МЭК 60034-1
• Вибростойкость: Соответствует требованиям к автомобильному электрооборудованию

Применяемость (совместимость)

• Автобусы:
  • ЛИАЗ-5256 (все модификации)
  • ЛАЗ-42021
  • ЛАЗ-4204
  • ЛАЗ-4202
• Троллейбусы: Троллейбусы различных моделей
• Трамваи: Трамваи различных моделей
• Тракторы:
  • Кировец К-744 (К-744Р1, К-744Р2, К-744Р3)
  • Кировец К-700, К-701 (возможна адаптация)
• Сельскохозяйственная техника: Комбайны различных марок
• Автобусы ПАЗ: ПАЗ-42021
• Прочая техника: Грузовой транспорт с бортовой сетью 24 В

Комплектность

• Моторедуктор стеклоочистителя 521.3730 (левый) — 1 шт.
• Упаковка

Конструктивные особенности

• Компоновка: Интегрированная конструкция электродвигателя и редуктора в едином корпусе
• Корпус: Металлический, герметичный
• Электрическое соединение: Провода с наконечниками / колодка подключения
• Крепление: Фланцевое
• Выходной вал: Шлицевой или под рычаг стеклоочистителя

Техническое обслуживание и ремонт

• Смазка редуктора: Пластичная смазка, заложенная на весь срок службы
• Щетки электродвигателя: Заменяемые при износе
• Регулировка: Не требуется при правильной установке
• Рекомендуемая периодичность проверки: При каждом ТО транспортного средства

Аналоги и взаимозаменяемость

• 52.3730 — правый (не является прямым аналогом, отличается направлением вращения)
• 522.3730 — аналогичный левый (12 В)
• 523.3730 — правый (12 В)
• 6002.3730 — левый (аналог для тракторов К-744)

Примечания для инженеров-автоэлектриков

• При замене моторедуктора убедиться в правильности выбора исполнения (левое/правое) — для левого и правого стеклоочистителя применяются разные модели
• Перед установкой проверить сопротивление изоляции обмоток относительно корпуса (должно быть не менее 1 МОм)
• При подключении соблюдать полярность — неправильное подключение может привести к выходу из строя или реверсу направления вращения
• Рекомендуется проверка тока холостого хода после установки — повышенный ток свидетельствует о неисправности или механическом сопротивлении
• При ремонте редуктора использовать только рекомендованные смазки, устойчивые к низким температурам
• Щетки электродвигателя подлежат замене при износе до длины менее 5 мм
