52.3730 24В Правый (АЕ) Моторедуктор стеклоочистителя паз-42021, -4204, лиаз-5256, троллейбус, комбайн (АЕ)

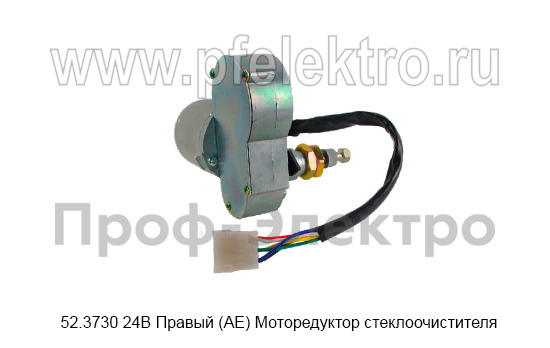

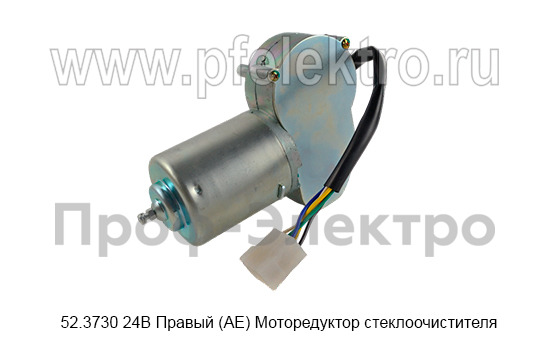

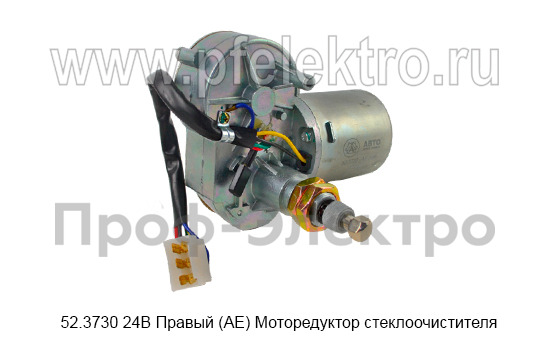

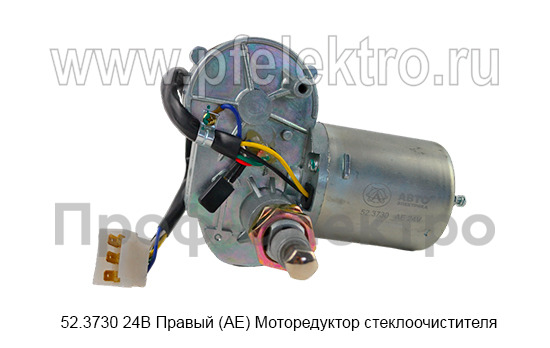

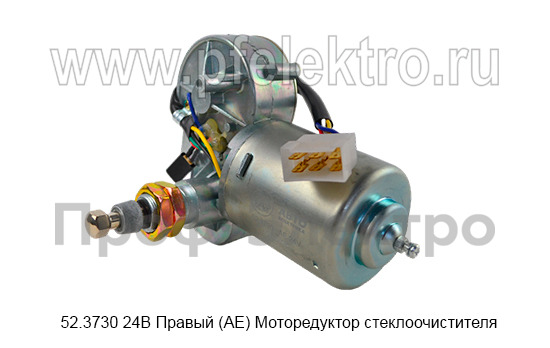

Моторедуктор стеклоочистителя 52.3730 24В Правый

Изделие применяется в составе системы стеклоочистителя 52.5205000 и обеспечивает возвратно-поступательное движение щетки стеклоочистителя с заданной частотой и углом качания. Моторедуктор является правым по расположению на транспортном средстве (для левого исполнения используется модификация 521.3730). Данный агрегат широко применяется на автобусах, троллейбусах, трамваях и комбайнах отечественного производства, обеспечивая надежную очистку ветрового стекла в различных климатических условиях эксплуатации.

• Обозначение изделия: 52.3730 (правый)
• Конструкторское обозначение: 52.3730 прав. (для левого исполнения — 521.3730 лев.)
• Альтернативные артикулы: 52.3730 АЕ, 52.3730000, 523730, 52-3730
• Назначение: привод однощеточного стеклоочистителя
• Составная часть стеклоочистителя: 52.5205000
• Производитель:АВТОЭЛЕКТРИКА

Применяемость

Моторедуктор 52.3730 устанавливается на следующие виды транспортных средств:

• Автобусы:
  • ЛАЗ-42021, ЛАЗ-4202, ЛАЗ-4204, ЛАЗ-4207
  • ЛиАЗ-5256, ЛиАЗ-6212
  • ПАЗ-42021, ПАЗ-4204
  • Волжанин-5270
  • Неман
  • КАВЗ
• Троллейбусы: ЗиУ и другие модели отечественного производства
• Трамваи: модели с аналогичной системой стеклоочистителя
• Сельскохозяйственная техника:
  • Комбайны Ростсельмаш (в т.ч. Акрос, Торум, Вектор, Дон)
  • Комбайны серии РСМ
  • Тракторы ЧЕТРА (модель Т-15.01К и др.)
  • Комбайны Промтрактор
• Спецтехника: УРАЛ-532301 и другие модели с аналогичными стеклоочистителями

Электрические характеристики

• Номинальное напряжение: 24 В
• Номинальная мощность на валу: 11 Вт
• Максимальный ток потребления: 2,5 А
• Потребляемая мощность (макс.): до 60 Вт (при максимальном токе)
• Тип электродвигателя: электродвигатель постоянного тока с постоянными магнитами
• Род тока: постоянный
• Полярность подключения: плюс на клемме «+», минус на корпусе

Механические характеристики

• Частота качания вала редуктора: 35 мин⁻¹ (качаний в минуту)
• Угол поворота выходного вала: 74° (допуск: +2°/-4°)
• Тип редуктора: червячный
• Направление вращения: возвратно-качательное
• Масса изделия:2,3–2,4 кг
• Тип выходного вала: шлицевой/под рычаг стеклоочистителя

Габаритные размеры

• Длина: 200 мм (0,2 м)
• Ширина: 150 мм (0,15 м)
• Высота: 150 мм (0,15 м)

Условия эксплуатации

• Диапазон рабочих температур: от -40°С до +60°С
• Относительная влажность: до 98% при температуре +25°С
• Степень защиты: IP54–IP55
• Климатическое исполнение: У (умеренный климат), ХЛ (холодный климат) — по требованию заказчика
• Вибростойкость: соответствует требованиям к автотракторному электрооборудованию
• Устойчивость к агрессивным средам: стойкость к дорожным реагентам, топливу, маслам

Конструктивные особенности

• Тип корпуса: металлический, неразборный (разборный при ремонте)
• Материал корпуса: сталь/алюминиевый сплав
• Охлаждение: естественное
• Смазка редуктора: заложенная на весь срок службы
• Тип щеточного узла: с графитовыми щетками
• Подшипники: подшипники скольжения/качения
• Количество клемм: 3
• Конструкция вала: выходной вал под рычаг щетки с шлицевым соединением
