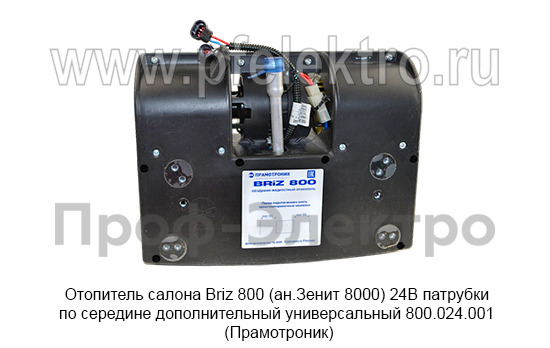

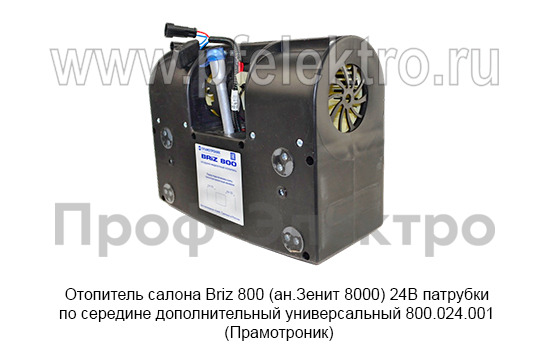

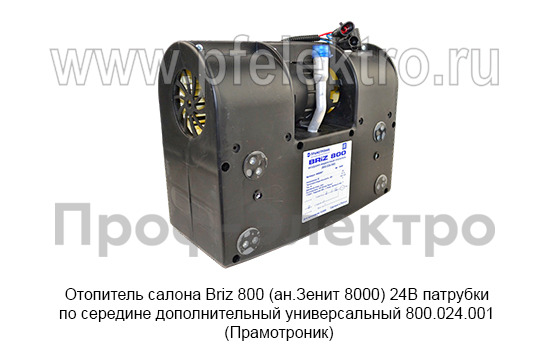

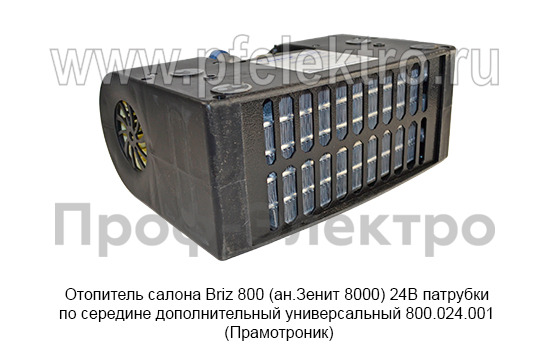

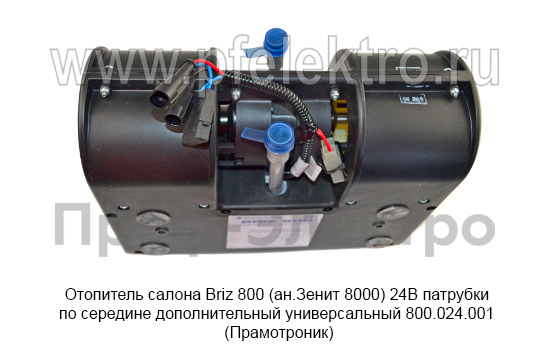

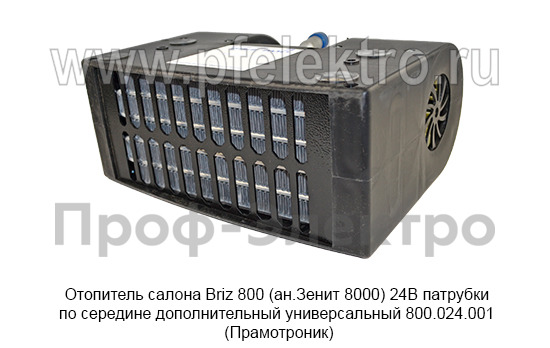

Отопитель салона Briz 800 (ан.Зенит 8000) 24В патрубки по середине Отопитель дополнительный универсальный 800.024.001 (Прамотроник)

Отопитель салона Briz 800 (аналог Zenith 8000)

24 В, патрубки центрального расположения, универсальный

Артикул: 800.024.001 (Прамотроник)

Отопитель Briz 800 представляет собой зависимый водяно-жидкостный отопитель, предназначенный для обогрева кабин и салонов автомобилей, автобусов, автотракторной и дорожно-строительной техники. Модель является полным аналогом отопителей Zenith 8000 и Август 23БС-ОС-8М-24, что обеспечивает взаимозаменяемость при установке и ремонте.

Климатическое исполнение – У2 по ГОСТ 15150-69 (диапазон рабочих температур окружающей среды от –45 до +60 °C).

Технические характеристики

• Номинальное напряжение: 24 В
• Теплопроизводительность (3 скорости): 4 / 5,5 / 8 кВт
• Потребляемая электрическая мощность: не более 65 Вт
• Производительность вентилятора (макс./мин.): 440 / 250 м³/ч
• Уровень шума (макс./мин.): 67 / 55 дБ
• Максимальная температура теплоносителя: 130 °C
• Диаметр присоединительных патрубков: 16 мм
• Габаритные размеры (Д × Ш × В): 365 × 242 × 135 мм
• Масса: 4 кг
• Материал радиатора: алюминий (пайка NOCOLOK)

Конструктивные особенности

• Теплообменник – алюминиевый радиатор, изготовленный по технологии NOCOLOK, с высокой коррозионной стойкостью и эффективной теплоотдачей.
• Вентилятор – двухскоростной (в паспорте изделия указаны 2 скорости вращения, в реализованной схеме управления используются три ступени теплопроизводительности за счет изменения скорости воздушного потока).
• Патрубки системы охлаждения расположены центрально на корпусе, что упрощает подключение в ограниченном подкапотном пространстве.
• Электрическое подключение выполнено через герметичные разъемы AMP.

Монтажные размеры и присоединительные параметры

• Крепление: 4 отверстия под болт М6
• Межосевое расстояние (горизонталь): 242 мм
• Межосевое расстояние (вертикаль): 176 мм
• Вылет патрубков охлаждения от корпуса: 30 мм
• Расстояние между центрами патрубков (по одной оси): 30 мм
• Смещение второго патрубка (ортогонально): 50 мм
• Диаметр выходного фланца воздушного тракта: 125 мм
• Присоединительный размер горловины: 92 мм

Электрическое подключение

• Колодка (1 скорость / питание): AMP 282104-1, штыри AMP 282465-1, уплотнитель AMP 281934-3
• Колодка (масса / 2 скорость): AMP 282103-1, штыри AMP 282465-1, уплотнитель AMP 281934-3
• Номинальный ток первой скорости: 5 А
• Встроенная термозащита (резистор): 128 °C

Комплект поставки

• Отопитель BRIZ 800 – 1 шт.
• Паспорт 800.8101.010-040 ПС – 1 экз.

Условия эксплуатации, хранения и транспортирования

• Температура теплоносителя: до 130 °C
• Окружающая среда при эксплуатации: от –45 до +60 °C (У2 по ГОСТ 15150-69)
• Хранение: закрытые помещения с естественной вентиляцией, категория 2(С) по ГОСТ 15150-69
• Транспортирование: в заводской упаковке любым видом транспорта с защитой от механических воздействий и атмосферных осадков

Порядок монтажа (основные требования)

• Закрепить отопитель через четыре отверстия под болт М6 с размерами центров 242 × 176 мм.
• Подсоединить патрубки системы охлаждения двигателя (шланги Ø16 мм) с учётом вылета патрубков 30 мм и взаимного расположения 30 и 50 мм.
• Выполнить электрическое подключение через указанные разъёмы AMP, обеспечив защиту цепей согласно номинальному току.
• После монтажа подать теплоноситель и напряжение 24 В; прогрев воздуха на выходе должен наступить в течение 3–5 минут.
