14ТС Mini-24- ADR 24В/15кВт сб. 8615 Теплостар Предпусковой подогреватель жидкостный универсальный Теплостар, все т/с 24В (Адверс)

Предпусковой подогреватель жидкостный 14TC-Mini-24-ADR (24В, 15кВт) Теплостар (Адверс)

Автономный жидкостный подогреватель 14TC-Mini-24-ADR предназначен для предпускового разогрева дизельных двигателей транспортных средств, в том числе перевозящих опасные грузы (исполнение ADR). Обеспечивает надежный пуск двигателя при экстремально низких температурах (до -45°С), а также выполняет функцию догрева работающего двигателя в условиях сильных морозов. Прибор встраивается в систему охлаждения двигателя, нагревая антифриз (тосол) и принудительно прокачивая его по "рубашке" охлаждения. Управление осуществляется с пульта ПУ-40PT-ADR, который поддерживает специальные функции безопасности для транспорта, перевозящего опасные грузы (ДОПОГ).

Технические характеристики

• Модель: 14TC-Mini-24-ADR (модификация 8615 по каталогу деталей)
• Тип: Предпусковой жидкостный подогреватель дизельный
• Номинальное напряжение питания: 24 В
• Теплопроизводительность (max/min): 14,5 кВт / 4,0 кВт
• Топливо: Дизельное топливо (ГОСТ 305 или ГОСТ Р 52368 в зависимости от температуры окружающей среды)
• Теплоноситель: Тосол, антифриз
• Масса (сухая): Не более 16,5 кг
• Режим запуска и остановки: Ручной (с пульта управления)
• Назначенный срок службы пульта управления: 10 лет

Электрические характеристики (при 20°С и номинальном напряжении, допуск ±10%)

• Потребляемая мощность (max):134 Вт
• Потребляемая мощность (min):76 Вт
• Потребляемая мощность в режиме "остывания": 46 Вт
• Потребляемая мощность при запуске (в течение 120 сек):155 Вт
• Наличие "черного ящика": Блок управления регистрирует аварийные отключения питания (более трех раз снимает с гарантии).

Параметры топливной системы

• Расход топлива (max): 1,9 л/час
• Расход топлива (min): 0,5 л/час
• Топливный насос: ТН9-6,8мл (сб.3645 для 24В)
• Топливопровод: Полиамидная трубка ПА12-6,0x1,0, длина 5000 мм

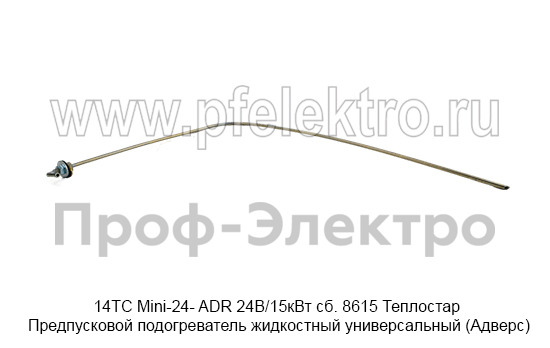

• Топливозаборник: Длина 800 мм (сб.3228)

Параметры жидкостного контура

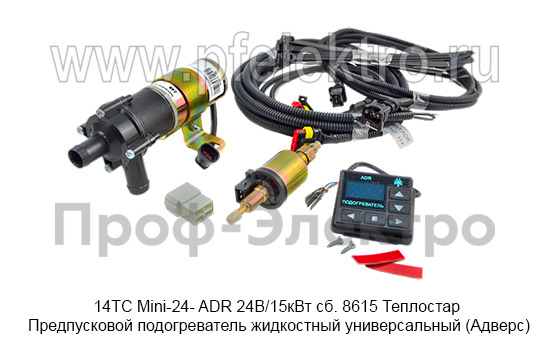

• Циркуляционный насос (помпа): П7-Т (24В, сб.4653)
• Патрубки подключения: Угловые (д.202)

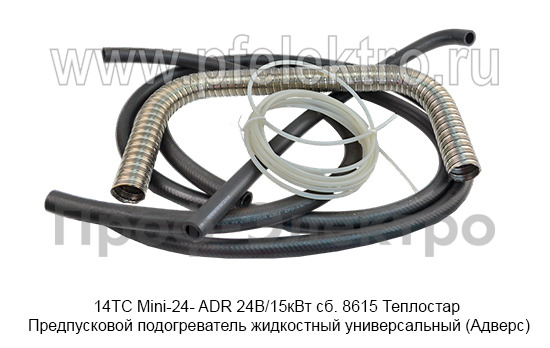

• Рукава жидкостной системы в комплекте:
  • Рукав 20x32-0,63 ГОСТ 10363-2017 L=1000 мм
  • Рукав 18x26-0,63 ГОСТ 10363-2017 L=3000 мм

Параметры воздухозаборной и выхлопной системы

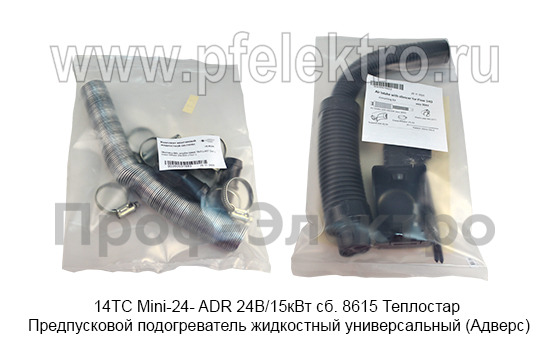

• Воздухозаборник с глушителем: сб.3043
• Металлорукав выхлопной системы: Длина 800 мм (д.2245)
• Минимальное расстояние от выхлопной трубы до топливного бака: 100 мм (или наличие теплозащитного экрана). Требование ADR.

Температурные режимы и уставки (настраиваемые с пульта ПУ-40PT-ADR)

• Температура отключения по нагреву (уставка): Регулируется от +20°С до +95°С (заводская уставка +85°С).
• Температура повторного включения (гистерезис): Автоматический розжиг при охлаждении жидкости ниже уставки (например, при уставке 80°С розжиг происходит при падении ниже 60°С в предпусковом режиме).
• Температура для экономичного режима: Регулируется от +20°С до +95°С.
• Температура для режима "догреватель": Регулируется от +60°С до +95°С.
• Функция ускоренного нагрева: При первом запуске нагрев до температуры "Уставка - 5°С" на максимальной мощности.

Функции безопасности и режимы ADR (ДОПОГ)

• Автоматическое отключение ADR: При остановке двигателя (по сигналу D+ или клеммы 15) или включении доп. агрегата (насос перекачки груза).
• Продувка при отключении ADR: Укороченная продувка камеры сгорания в течение 40 секунд.
• Блокировка ADR: После отключения по сигналу двигателя переход в режим блокировки до нажатия кнопки.
• Защита от перегрева: Наличие датчика перегрева и датчика пламени (индикатор пламени сб.5657).
• Блокировка запуска: При трех неудачных попытках запуска требуется обращение в сервис.
• Запрет на автоматический запуск: Конструктивно не допускается использование пультов с функцией автозапуска для версии ADR.

Механические и монтажные особенности

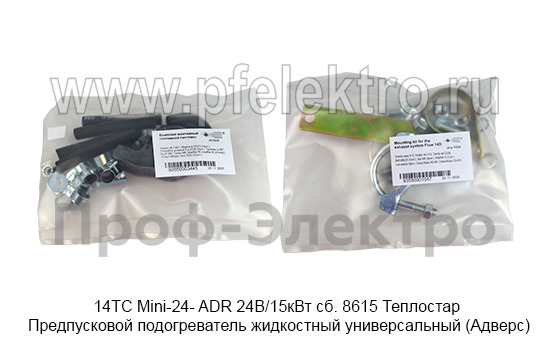

• Комплектация: Поставляется в полной сборке, включающей нагреватель, насосы, жгуты, пульт, топливозаборник, воздухозаборник, выхлопную трубу и все монтажные комплекты (хомут пластиковый 250х4,5, комплект жидкостной системы сб.9036, топливной сб.9265, выхлопной сб.9358).

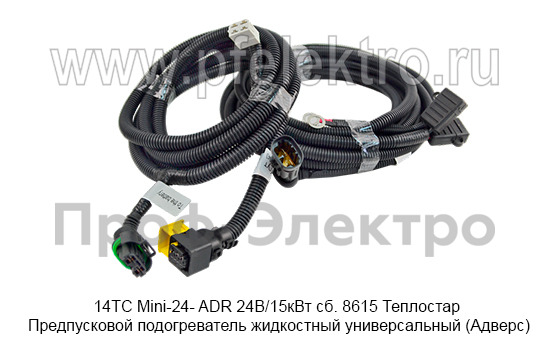

• Длина жгутов проводов:
  • Жгут питания: 7000 мм (сб.8782)
  • Жгут топливного насоса: 2500 мм (сб.8783)
  • Жгут электронасоса (помпы): 1000 мм (сб.8784)
  • Основной жгут: 2900 мм (сб.8400)
  • Жгут ADR: 4500 мм (сб.8451)
• Подключение к электрической цепи ТС: Только после главного выключателя АКБ. Запрещено подключение при работающем двигателе без АКБ.

Условия эксплуатации

• Минимальная температура запуска: До -45°С.
• Запрет на эксплуатацию:
  • В закрытых непроветриваемых помещениях (опасность отравления).
  • Во время заправки топливом.
  • При загрузке/выгрузке опасных грузов.
  • При замерзшей охлаждающей жидкости или ее отсутствии.
• Требование к месту установки: Выхлопная система должна быть защищена или расположена так, чтобы исключить нагрев груза.
