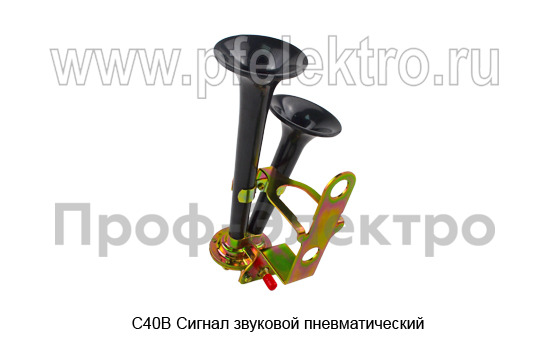

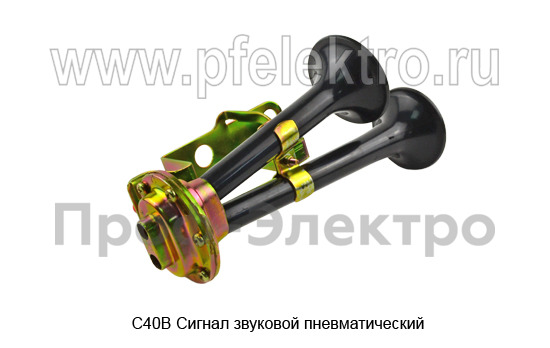

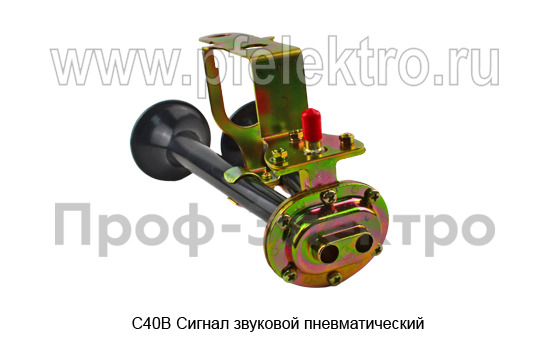

С40В Сигнал звуковой пневматический для камаз, урал, краз, белаз, зил, маз (АЕ)

Сигнал звуковой пневматический С40В (АЕ)

Звуковой пневматический сигнал С40В (АЕ) предназначен для подачи предупредительного звукового сигнала на автомобилях и спецтехнике, оборудованных пневматической системой управления. Изделие используется в качестве штатного или заменяющего компонента на транспортных средствах марок КамАЗ, Урал, КрАЗ, БелАЗ, ЗИЛ, МАЗ и других аналогичных машинах с пневмоприводом сигнализации. Работает от сжатого воздуха, поступающего из пневмосистемы автомобиля при активации управляющего клапана.

Общие характеристики

• Модель: С40В
• Исполнение: АЕ
• Тип: пневматический звуковой сигнал
• Государственная стандартная номенклатура (ГСН): 86 1.1600.066
• Стандарт: ГОСТ 3940-84
• Применяемость: КамАЗ, Урал, КрАЗ, БелАЗ, ЗИЛ, МАЗ

Пневматические характеристики

• Рабочее давление: 0,6–0,8 МПа (6–8 атм)
• Давление срабатывания: от 0,4 МПа
• Резьба входного штуцера: G1/2"
• Тип подключения: резьбовое (штуцерное)
• Расход воздуха: до 120 л/мин (при давлении 0,7 МПа)

Акустические характеристики

• Уровень звукового давления: не менее 115 дБ на расстоянии 2 м
• Частота звука: 350–500 Гц
• Тональность: низкочастотный гудок
• Продолжительность звучания: непрерывная (ограничена только подачей воздуха)

Механические характеристики

• Материал корпуса: сталь (оцинкованная или окрашенная)
• Габаритные размеры (Д×Ш×В): приблизительно 220×120×150 мм
• Масса: около 1,8–2,2 кг
• Крепление: болтовое, через фланец с отверстиями Ø8–10 мм
• Межосевое расстояние крепёжных отверстий: ~100 мм

Электрические характеристики

• Электропитание: не требуется (сам сигнал не содержит электрических элементов)
• Управление: осуществляется через электромагнитный пневмоклапан (питание клапана — 12 В или 24 В постоянного тока)

Условия эксплуатации

• Температурный диапазон: от –45 °C до +60 °C
• Относительная влажность: до 98% при +35 °C
• Степень защиты: IP54 (пылезащита и защита от брызг воды)
• Срок службы: не менее 5 лет
• Ресурс работы: не менее 50 000 циклов включения

Особенности и примечания

• Не требует обслуживания в процессе эксплуатации.
• Может использоваться в условиях повышенной запылённости и вибрации.
• При установке рекомендуется использовать фильтр-влагоотделитель для предотвращения попадания конденсата внутрь сигнала.
