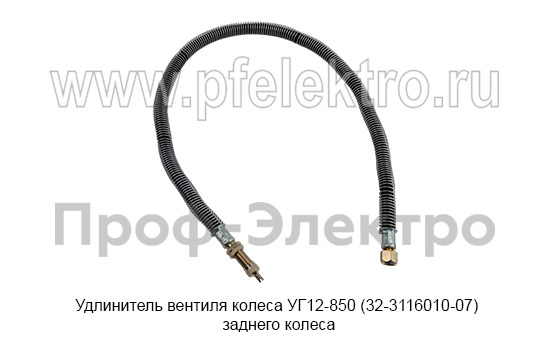

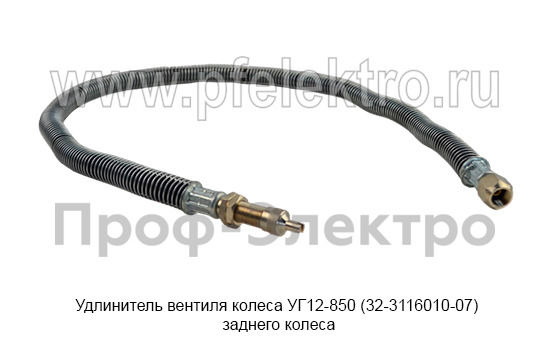

Удлинитель вентиля колеса УГ12-850 (32-3116010-07) Удлинитель вентиля заднего колеса, для белаз 45-55т (ДВЗ)

УГ12-850 (32-3116010-07) Удлинитель вентиля заднего колеса, для БелАЗ 45-55т (ДВЗ)

Удлинитель гибкий УГ12-850 предназначен для обеспечения доступа к вентилю внутреннего (ближнего к центру) колеса задней оси карьерных самосвалов БелАЗ грузоподъёмностью 45–55 т (БелАЗ-7547, БелАЗ-7555 и модификации). На самосвалах с двускатной (спаренной) ошиновкой задней оси вентиль внутреннего колеса находится в зазоре между спаренными шинами и недоступен для подключения шланга подкачки или манометра — удлинитель выводит точку доступа наружу, за пределы наружного колеса.

Удлинитель УГ12-850 — одна из самых длинных модификаций в серии УГ12 (рабочая длина 850 мм, общая длина 927 мм). Такая длина необходима для крупных шин размерности 21.00-35 и 24.00-35, устанавливаемых на БелАЗ-7547 и БелАЗ-7555, и увеличенного межколёсного зазора спаренной ошиновки тяжёлых моделей. Для самосвалов БелАЗ-7540 (30 т) с шинами 18.00-25 достаточен стандартный удлинитель УГ12-480 (L1 = 480 мм).

Конструкция удлинителя — гибкий резиновый шланг в пружинной металлической оплетке. Пружинная оплетка выполняет три функции: защита шланга от перетирания между спаренными колёсами, предотвращение заломов и перегибов шланга, амортизация вибраций. Со стороны вентиля — резьбовое соединение с золотником (ядро V12, 12 мм), со стороны доступа — наконечник под стандартный насосный наконечник с колпачком-ключиком V12.

Производитель — ООО «ДВЗ» (Димитровградский вентильный завод, г. Димитровград, Ульяновская область) — ведущий российский производитель автомобильных вентилей и удлинителей, сертифицирован по ISO 9001:2015.

Технические характеристики

• Тип: удлинитель гибкий в пружинной оплетке, серия УГ12
• Рабочая длина (L1): 850 мм (±10 мм)
• Общая длина (L): 927 мм
• Номер по каталогу БелАЗ: 32-3116010-07
• Вентильное соединение: V12 (12 мм, крупногабаритный вентиль)
• Рабочее давление: до 600 кПа (6,0 атм)
• Материал шланга: высокопрочная резина
• Защита: пружинная металлическая оплетка
• Применяемость: БелАЗ-7547 (45 т), БелАЗ-7555 (55 т), заднее внутреннее колесо

1. Конструкция — пружинная оплетка: металлическая спиральная оплетка поверх резинового шланга — защита от перетирания, заломов и вибрации; критична для работы в зазоре между спаренными колёсами, где удлинитель подвергается абразивному воздействию и циклическим деформациям
2. Материал шланга: высокопрочная резина — стойкость к маслам, топливу и абразивному износу; для холодного климата выпускаются модификации ХЛ (УГ12-480ХЛ, УГ12-580ХЛ) с морозостойкой резиной, сохраняющей эластичность до −60 °C
3. Совместимость с вентилями КГ: удлинитель подключается к вентилю КГ-85 (31-3114010), устанавливаемому на ободе колеса; вентиль КГ имеет увеличенное проходное сечение и угол изгиба 100° — удлинитель навинчивается на золотниковую часть вентиля
4. Количество на самосвал: 2 шт (по одному на каждое внутреннее колесо задней оси; самосвал 6×4 — 2 спаренных колеса, 2 внутренних вентиля)

Эксплуатационные характеристики

Температурный режим

Стандартная резина шланга сохраняет работоспособность при температурах от −45 °C до +80 °C. При эксплуатации в районах Крайнего Севера (температура ниже −45 °C) следует использовать модификации ХЛ (УГ12-480ХЛ, УГ12-580ХЛ) с морозостойкой резиной, сохраняющей эластичность до −60 °C. Разрушение стандартного шланга при низких температурах приводит к потере герметичности и быстрому стравливанию давления из шины — это критический отказ, требующий немедленной остановки самосвала.

Герметичность

Удлинитель обеспечивает полную герметичность при рабочем давлении 575–600 кПа.

Пыль и абразив

Карьерная среда — высокая запылённость, абразивная порода, химически агрессивные вещества. Колпачок-ключик V12 на наконечнике удлинителя защищает золотник от загрязнения. При работе в особо пыльных условиях рекомендуется дополнительно обмотать наконечник защитным чехлом.

Сертификация

Удлинитель вентиля УГ12-850 производится ООО «ДВЗ» в соответствии со следующими нормативными документами:

• ISO 9001:2015: система менеджмента качества производителя — сертифицирована
• ТУ 4591-004-12561554-2014: технические условия на вентили крупногабаритные для пневматических шин (серия БР)
• ГОСТ 8107-75: вентили для пневматических шин — технические условия (для золотников V5-20, V5-33)
• ГОСТ 15150-69: исполнения для различных климатических районов — модификации У (умеренный) и ХЛ (холодный)
