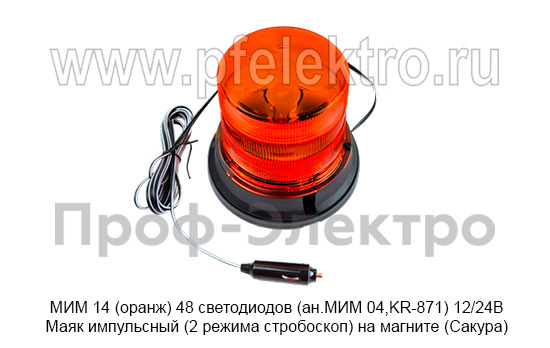

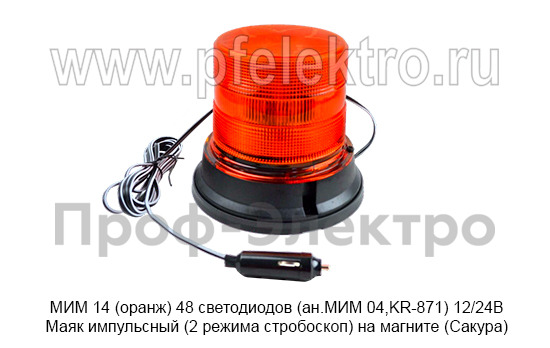

МИМ 14 (оранж) 48 светодиодов (ан.МИМ 04,KR-871) 12/24В Маяк импульсный (2 режима стробоскоп) на магните дорожная и спецтехника (Сакура)

МИМ 14 (оранж) 48 светодиодов (ан.МИМ 04, KR-871) 12/24В Маяк импульсный (2 режима стробоскоп) на магните

Изделие обеспечивает привлечение внимания участников дорожного движения к транспортному средству, выполняющему специальные работы или движущемуся с ограничениями

Маяк применяется на автомобилях дорожно-эксплуатационных предприятий, коммунальной техники, автомобилей технической помощи, эвакуаторов, сельскохозяйственной техники, а также на транспортных средствах, перевозящих крупногабаритные или опасные грузы. Магнитное крепление позволяет быстро устанавливать и демонтировать маяк на металлической поверхности крыши транспортного средства без необходимости сверления или использования дополнительного крепежа.

Устройство работает в двух режимах стробоскопической вспышки. Питание от бортовой сети 12/24В обеспечивает универсальность применения как на легковых автомобилях, так и на грузовой технике с напряжением бортовой сети 24В.

• Наименование: Маяк импульсный светодиодный
• Модель: МИМ 14
• Модификация: МИМ 04, МИМ 04-01, МИМ 04-02
• Артикул: MIM04001, МИМ 04 LED
• Производитель: САКУРА (SAKURA)
• Аналоги: KR-871, KR-1871, МИ 04
• Код ТН ВЭД: 8512200009

Электрические характеристики

• Номинальное напряжение питания: 12/24 В
• Диапазон рабочего напряжения: от 9 В до 35 В (по разным источникам: 10-30 В)
• Потребляемая мощность: до 48 Вт
• Потребляемый ток при 12 В: до 4 А
• Потребляемый ток при 24 В: до 2 А
• Тип тока: постоянный (DC)
• Полярность подключения: плюс/минус (соблюдать согласно схеме)
• Защита от переполюсовки: встроенная (предохранитель)
• Источник питания: бортовая сеть транспортного средства, прикуриватель

Световые характеристики

• Источник света: светодиоды (LED)
• Количество светодиодов: 48 шт.
• Тип светодиодов: высокояркие LED
• Цвет свечения: оранжевый / автожелтый
• Длина волны излучения: 590-620 нм (оранжевый диапазон)
• Сила света: высокая, видимость до 500 м
• Частота вспышек: 2-4 Гц
• Режимы работы: 2 режима стробоскопа (двойная вспышка, проблеск)
• Переключение режимов: кнопка на корпусе или выключатель на кабеле
• Световой Pattern: импульсный, стробоскопический
• Угол рассеивания: 360° в горизонтальной плоскости

Конструктивные характеристики

• Тип корпуса: неразборный, герметичный
• Материал корпуса: поликарбонат ударопрочный
• Материал линзы/колпака: поликарбонат прозрачный/оранжевый
• Цвет корпуса: черный (основание), оранжевый (колпак)
• Высота изделия: 133-145 мм
• Диаметр основания: 146-156 мм
• Габаритные размеры (В×Д×Ш): 145×145×161 мм
• Вес изделия: 0.35-0.8 кг
• Масса магнита: ~200 г

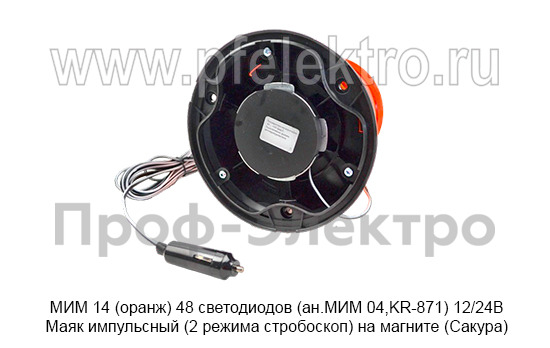

Система крепления

• Тип крепления: магнитное
• Количество магнитов: 1 (в основании)
• Тип магнита: постоянный неодимовый/ферритовый
• Усилие удержания: достаточное для эксплуатации на скорости до 80 км/ч
• Дополнительная фиксация: резиновая прокладка для предотвращения царапин
• Альтернативный вариант крепления: на болтах М5 (3 точки) - модификация МИ 04

Подключение и кабель

• Тип подключения: кабель с разъемом
• Длина кабеля: 2-3 м
• Разъем питания: штекер прикуривателя
• Альтернативный разъем: открытые провода для стационарного монтажа
• Сечение проводов: не менее 0.75 мм²
• Цветовая маркировка проводов: красный (+), черный (-)
• Предохранитель в штекере: есть (номинал 5-10 А)

Условия эксплуатации

• Диапазон рабочих температур: от -45°С до +50°С
• Температура хранения: от -50°С до +60°С
• Степень защиты (IP): IP55 / IP67
• Стандарт защиты: ГОСТ 14254-2015 (IEC 60529:2013)
• Защита от пыли: пылезащищённый
• Защита от воды: защита от струй воды / временное погружение
• Вибростойкость: соответствует условиям эксплуатации на автотранспорте
• Ударопрочность: корпус выдерживает механические воздействия
• Климатическое исполнение: У (умеренный климат), ХЛ (холодный климат)

Надежность и ресурс

• Срок службы светодиодов: не менее 30 000 часов
• Срок хранения: не ограничен при соблюдении условий
• Наработка на отказ: не менее 5 000 часов
• Количество циклов включения: не менее 10 000

Область применения

• Дорожная техника: катки, грейдеры, асфальтоукладчики
• Спецтехника: краны, экскаваторы, погрузчики
• Коммунальная техника: снегоуборочные машины, поливальные машины
• Грузовой транспорт: грузовики с негабаритным грузом
• Эвакуаторы: автомобили технической помощи
• Сельскохозяйственная техника: тракторы, комбайны
• Транспорт опасных грузов: автомобили с маркировкой ДОПОГ

Требования безопасности

• Соответствие ГОСТ: требования к световым приборам транспортных средств
• Разрешение на применение: соответствует требованиям ПДД
• Меры предосторожности: не разбирать, не подвергать ударным нагрузкам
• Установка: на горизонтальную металлическую поверхность крыши
• Эксплуатация: не использовать при повреждении корпуса или кабеля

Монтаж и подключение

• Место установки: крыша транспортного средства (металлическая поверхность)
• Подготовка поверхности: очистить от грязи, пыли, снега, влаги
• Подключение к прикуривателю: вставить штекер в гнездо прикуривателя
• Стационарное подключение: подключить к цепи с напряжением 12/24 В через отдельный предохранитель
• Сечение проводов питания: не менее 1.0 мм² для линий длиной более 2 м
• Номинал предохранителя: 5-10 А
• Контроль полярности: соблюдать полярность подключения
• Проверка работоспособности: включить питание, проверить оба режима вспышки

При стационарной установке маяка рекомендуется прокладывать отдельную линию питания от аккумуляторной батареи через отдельный предохранитель и выключатель. Это позволит избежать перегрузки штатной проводки и обеспечит надежную работу устройства. Сечение проводов должно соответствовать потребляемому току и длине линии питания.

Магнитное крепление предназначено для временной установки. При постоянной эксплуатации рекомендуется использовать модификацию с болтовым креплением (МИ 04) для исключения риска падения маяка при движении.

Диапазон рабочего напряжения 9-35 В позволяет использовать маяк как на легковых автомобилях (12 В), так и на грузовой технике (24 В) без дополнительных преобразователей.

При обнаружении неисправности светодиодного блока ремонт нецелесообразен - корпус неразборный, замена отдельных светодиодов невозможна. Рекомендуется полная замена изделия.
