5302.3708-600 Привод стартера (бендикс) к стартеру 5302.3708 для ГАЗон NEXT, Маз с дв.ЯМЗ-530, 533, 534, 536 и модиф. (БАТЭ)

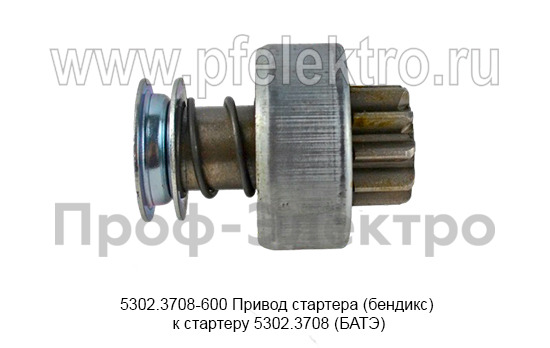

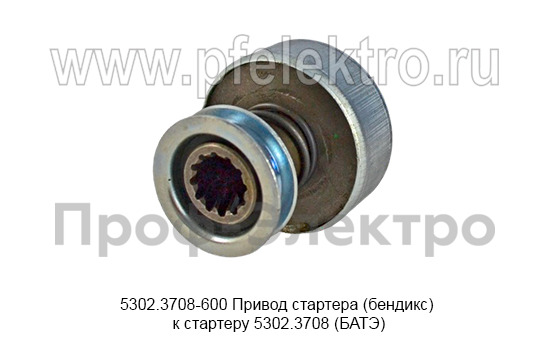

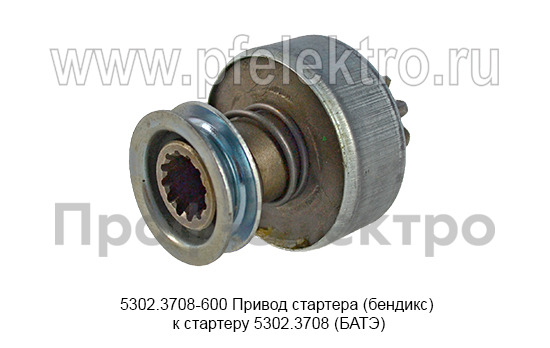

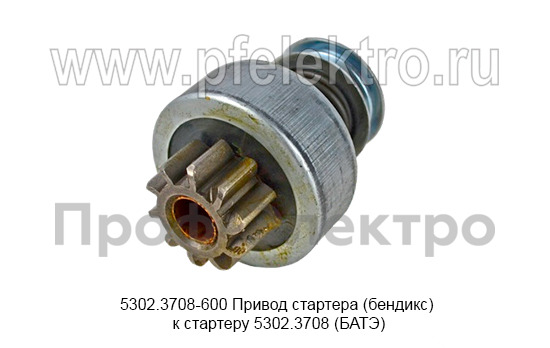

5302.3708-600 Привод стартера (бендикс)

Конструктивно бендикс состоит из обгонной муфты роликового типа с ведущей шестернёй, которая обеспечивает одностороннюю передачу крутящего момента. При включении стартера шестерня привода входит в зацепление с зубчатым венцом маховика, передавая вращение на коленчатый вал. После запуска двигателя, когда обороты коленчатого вала превышают обороты стартера, обгонная муфта автоматически разблокируется, предотвращая обратную передачу усилия и защищая якорь стартера от разноса.

Изделие применяется в составе редукторных стартеров 5302.3708 и 5340.3708-13 производства ОАО "БАТЭ" (г. Борисов, Республика Беларусь), устанавливаемых на коммерческий транспорт и спецтехнику с дизельными двигателями семейства ЯМЗ-530, ЯМЗ-533, ЯМЗ-534, ЯМЗ-536 и их модификациями экологических классов Евро-2, Евро-3, Евро-4, Евро-5.

Идентификационные данные

• Артикул: 5302.3708-600
• Альтернативные обозначения: 5302.3708600, 5302-3708600, 5302.3708.600
• Наименование: Привод стартера (бендикс)
• Тип изделия: Обгонная муфта с ведущей шестернёй
• Производитель: ОАО "БАТЭ" (Борисовский завод агрегатов, г. Борисов, Республика Беларусь)
• Страна производства: Республика Беларусь
• Маркировка зубчатого венца: z=10, m=3

Механические характеристики

Параметры шестерни привода

• Число зубьев (z): 10
• Модуль шестерни (m): 3,0 мм
• Угол профиля зуба: 20°
• Диаметр шестерни наружный: 37,7 мм
• Диаметр шестерни внутренний: 14,7 мм
• Направление вращения: правое (по часовой стрелке)

Габаритные размеры

• Длина привода (общая): 82,5 мм
• Диаметр обгонной муфты: 63,5 мм
• Габаритные размеры (упаковка): 100 × 60 × 60 мм
• Масса изделия: 0,45–0,68 кг

Конструктивные особенности

Тип обгонной муфты

• Конструкция муфты: роликовая обгонная муфта
• Принцип действия: заклинивание роликов при передаче крутящего момента
• Направление передачи момента: одностороннее (от стартера к маховику)

Характеристики шлицевого соединения

Привод устанавливается на вал якоря стартера посредством шлицевого соединения, обеспечивающего передачу крутящего момента и возможность осевого перемещения шестерни при вводе в зацепление с маховиком.

Электрические характеристики (стартер 5302.3708)

Привод 5302.3708-600 является компонентом стартера 5302.3708.

• Номинальное напряжение: 24 В
• Номинальная мощность (Pном): 7,0 кВт
• Пусковая мощность (Pпуск): 4,0 кВт
• Рекомендуемая ёмкость АКБ: 88 А·ч
• Ток холостого хода: не более 80 А (при U=24 В)
• Ток полной нагрузки: до 600 А

Эксплуатационные характеристики

Условия эксплуатации

• Температурный диапазон эксплуатации: от -50°С до +50°С
• Климатическое исполнение: У, УХЛ (уменный и умеренно-холодный климат)
• Категория размещения: наружная установка на двигателе
• Степень защиты: IP54

Ресурс и надёжность

• Средний ресурс: не менее 150 000 км пробега автомобиля
• Наработка на отказ: не менее 20 000 циклов пуска

Применяемость

Совместимость со стартерами

• Стартер 5302.3708 (основное применение)
• Стартер 5340.3708-13
• Стартер 5340.3708010-13
• Стартер 5312.3708

Применяемость по двигателям

• ЯМЗ-530 и модификации
• ЯМЗ-533 и модификации
• ЯМЗ-534, ЯМЗ-5344, ЯМЗ-5345 и модификации
• ЯМЗ-536, ЯМЗ-5361, ЯМЗ-5362, ЯМЗ-5363 и модификации

Применяемость по автомобилям

• ГАЗ: ГАЗон NEXT, ГАЗ-3309, ГАЗ-33098, Валдай NEXT
• МАЗ: МАЗ-4370 (Зубрёнок), МАЗ-5336, МАЗ-5340, МАЗ-5440, МАЗ-6303, МАЗ-6312, МАЗ-6422, МАЗ-6430 и модификации
• ПАЗ: ПАЗ-3204, ПАЗ-3205, ПАЗ-4234, ПАЗ-Вектор и модификации
• ЛиАЗ: ЛиАЗ-5256, ЛиАЗ-5292 и модификации
• УРАЛ: УРАЛ-4320, УРАЛ-5323, УРАЛ-5557, УРАЛ-6370 и модификации
• МЗКТ: МЗКТ-6922, МЗКТ-7413, МЗКТ-7909 и модификации
• КрАЗ: модификации с двигателями ЯМЗ-530 серии

Рекомендации по монтажу и эксплуатации

Требования к монтажу

• Перед установкой проверить соответствие артикула и технических характеристик
• Очистить посадочные поверхности вала якоря и шлицевое соединение от загрязнений
• Нанести тонкий слой консистентной смазки на шлицы вала якоря
• Убедиться в свободном перемещении привода по шлицам вала
• Проверить правильность установки тягового реле и механизма включения
• После сборки стартера проверить работоспособность на стенде или автомобиле

Рекомендации по эксплуатации

• Не допускать длительной непрерывной работы стартера (более 10–15 секунд)
• При неудачной попытке пуска делать паузу 30–60 секунд перед повторным включением
• Поддерживать в исправном состоянии систему электроснабжения (АКБ, генератор, соединения)
• Периодически проверять затяжку крепёжных соединений стартера
• При появлении посторонних шумов немедленно провести диагностику

Транспортирование и хранение

• Упаковка: индивидуальная упаковка производителя
• Условия транспортирования: в крытых транспортных средствах в соответствии с правилами перевозки грузов
• Условия хранения: в сухих, чистых, отапливаемых помещениях при температуре от -20°С до +40°С и относительной влажности не более 80%
