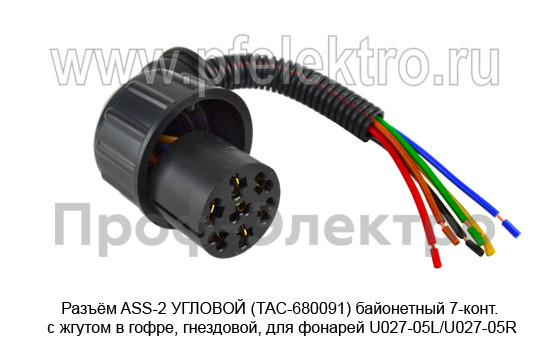

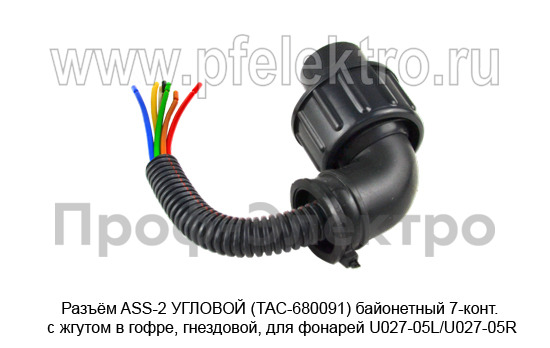

Разъём ASS-2 УГЛОВОЙ (ТАС-680091) байонетный 7-конт. Разъём с жгутом в гофре, гнездовой, для фонарей U027-05L/U027-05R (ТАС)

Разъём ASS-2 УГЛОВОЙ (ТАС-680091)

Байонетный 7-контактный гнездовой разъём с жгутом в гофрированной оболочке, предназначенный для подключения фонарей U027-05L / U027-05R в системе ТАС.

Основные характеристики

• Тип разъёма: гнездовой
• Конструкция: угловой
• Механизм соединения: байонетный
• Количество контактов: 7
• Назначение: для фонарей U027-05L / U027-05R
• Система: ТАС
• Комплектация: с жгутом проводов в гофрированной оболочке

Конструктивные параметры

• Исполнение корпуса: угловое (90°)
• Тип фиксации: байонетное соединение с поворотной блокировкой
• Материал корпуса: алюминиевый сплав (серый цвет)
• Степень защиты: IP67 (пыле- и влагозащита)
• Наличие уплотнительных колец: да

Электрические параметры

• Номинальное напряжение: 24 В постоянного тока
• Номинальный ток на контакт: до 10 А
• Материал контактов: латунь с никелевым покрытием
• Переходное сопротивление контакта: не более 2 мОм

Параметры жгута и гофрированной оболочки

• Длина жгута: 300 мм
• Количество проводов: 7
• Сечение проводов: 0,75 мм²
• Цвет изоляции проводов: согласно схеме подключения фонарей ТАС
• Материал гофрированной оболочки: ПВХ

Условия эксплуатации

• Рабочий температурный диапазон: от -50 °C до +105 °C
• Устойчивость к вибрации: соответствует требованиям ГОСТ Р 52237-2004
• Устойчивость к воздействию масел, топлива и моющих средств: да

Идентификационные данные

• Обозначение по каталогу: ASS-2 УГЛОВОЙ
• Артикул заказчика: ТАС-680091
• Применяемость: фонари U027-05L / U027-05R
